Concreto Armado I

Universidade Estadual Vale do Acaraú – UVA

Profª. MSc. Elaine Cristina Rodrigues Ponte

elainecponte@hotmail.com

3 Lajes Retangulares Maciças

3.1 Definições

Placas: Elementos estruturais Planos (bi-dimensionais) sujeitos a cargas transversais ao seu

plano.

Lajes: São as Placas de Concreto Estrutural.

Apoios das Lajes: São constituídas geralmente pelas vigas do pavimento; desta forma o

cálculo é feito de maneira simplificada, como se as lajes fossem isoladas das vigas, com

apoios indeslocáveis a translação vertical.

Assim, como as vigas são analisadas através do comportamento do seu eixo, as lajes serão

estudadas através da análise do comportamento do seu plano médio.

 Classificação:

Segundo o comportamento a flexão, as lajes retangulares maciças são classificadas em:

3.1.1 Lajes Armadas em uma só direção

Quando a curvatura (flexão) é bastante predominante segundo a direção paralela a um dos

lados;

Elas correspondem a:

3.1.1.1 Lajes apoiadas em lados opostos

Ex: Isoladas, contínuas, com ou sem balanços laterais.

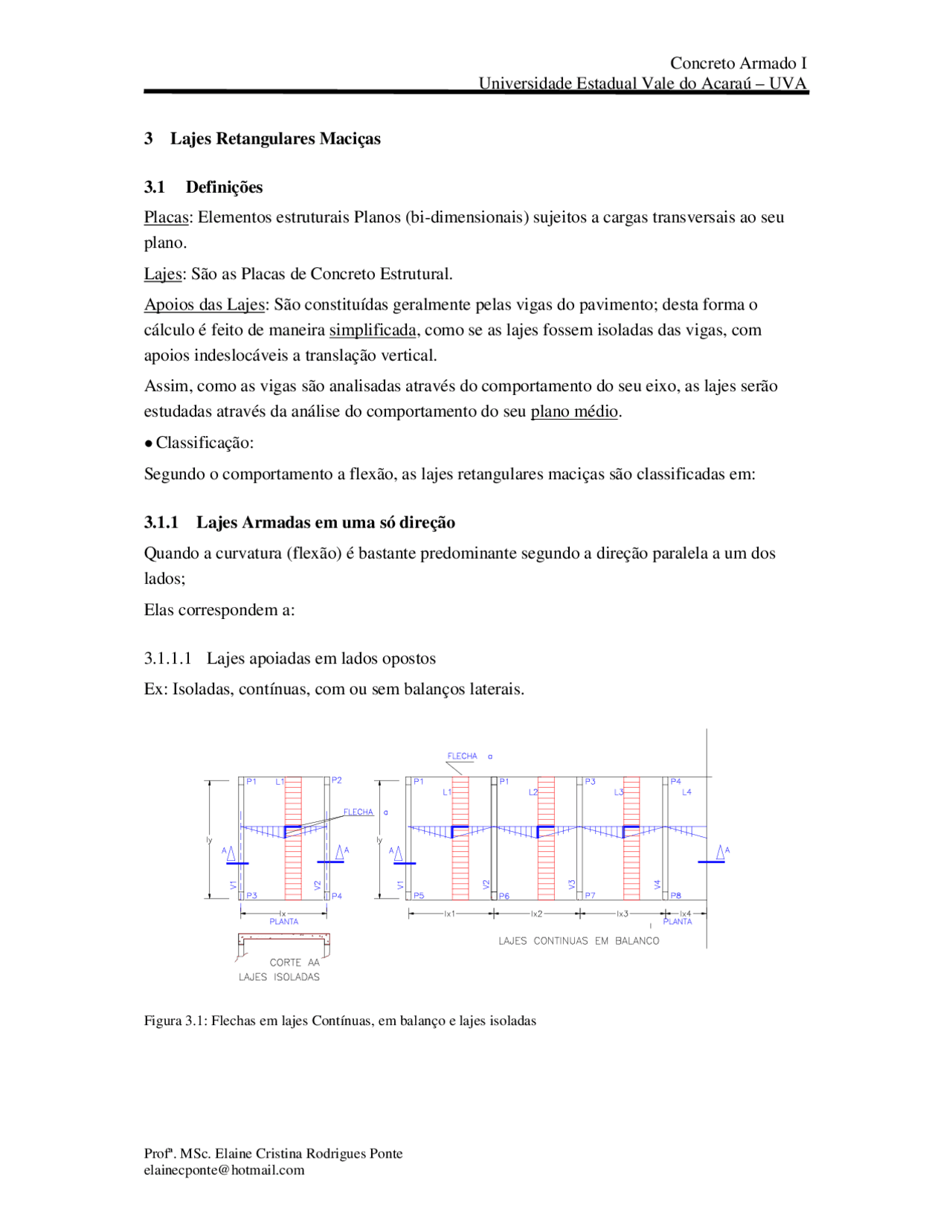

Figura 3.1: Flechas em lajes Contínuas, em balanço e lajes isoladas
