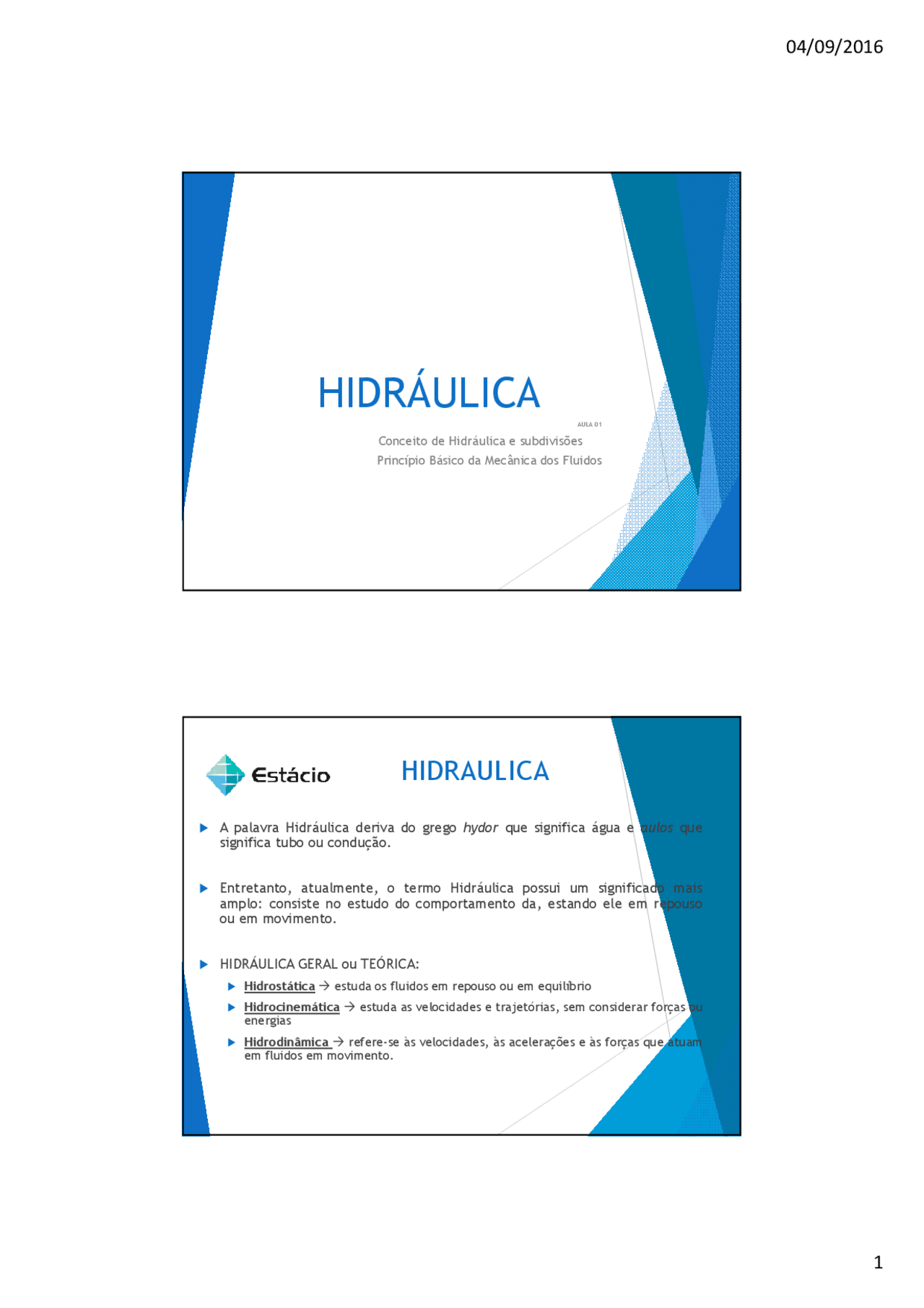

HIDRÁULICA
AULA 01 Conceito de Hidráulica e subdivisões Princípio Básico da Mecânica dos Fluidos
HIDRAULICA
A palavra Hidráulica deriva do grego hydor que significa água e aulos que significa tubo ou condução.
Entretanto, atualmente, o termo Hidráulica possui um significado mais amplo: consiste no estudo do comportamento da, estando ele em repouso ou em movimento.
HIDRÁULICA GERAL ou TEÓRICA:
Hidrostática estuda os fluidos em repouso ou em equilíbrio Hidrocinemática estuda as velocidades e trajetórias, sem considerar forças ou energias Hidrodinâmica refere-se às velocidades, às acelerações e às forças que atuam em fluidos em movimento.
HIDRAULICA
HIDRAULICA
HIDRÁULICA APLICADA ou HIDROTÉCNICA Aproxima-se da Mecânica dos Fluidos, e consiste na aplicação concreta ou prática dos conhecimentos científicos da Mecânica dos Fluidos.
As áreas de atuação da Hidráulica Aplicada ou Hidrotécnica são:
Urbana: Sistema de Abastecimento de Água; Sistema de Esgotamento Sanitário; Sistema de Drenagem de Águas Pluviais e Canais. Rural: Sistema de Drenagem; Sistema de Irrigação e Sistema de Água Potável e Esgotos. Instalações Prediais: Industriais; Comerciais; Residenciais e Públicas
EVOLUÇÃO DA
HIDRÁULICA
Obras hidráulicas de certa importância remontam à antiguidade. Na Mesopotâmia existiam canais de irrigação construídos na planície situada entre osrios Tigre e Eufrates e, em Nipur (Babilônia), existiam coletores de esgotos desde 3750 a.C.
O primeiro sistema público de abastecimento de ´gua que se tem notícia, o aqueduto de Jerwan, foi construído na Assíria, 691 a.C.
Alguns princípios de Hidrostática foram enunciados por Arquimedes, no seu Tratado sobre Corpos Flutuantes , publicado em 250 a.C.
A bomba de pistão foi idealizada pelo físico grego Ctesibius e construída por Hero, seu discípulo, em 200 a.C.
EVOLUÇÃO DA
HIDRÁULICA
Grandes aquedutos romanos foram construídos em várias partes do mundo a partir de 312 a.C. No ano 70 a.C Sextus Julius Frontinus foi nomeado superintende de Águas de Roma.
No século XVI, a atenção dos filósofos voltou-se para os problemas encontrados nos projetos de chafarizes e fontes monumentais, tão em moda na Itália.
Apenas no século XIX, com o desenvolvimento da produção de tubos de ferro fundido, capazes de resistir a pressões internas relativamente elevadas, com o crescimento das cidades e a importância cada vez maior dos serviços de abastecimento de água
TRANSPOSIÇÃO DO SÃO
FRANCISCO
TRANSPOSIÇÃO DO SÃO
FRANCISCO
TRANSPOSIÇÃO DO SÃO
FRANCISCO
TRANSPOSIÇÃO DO SÃO
FRANCISCO
TRANSPOSIÇÃO DO SÃO
FRANCISCO
TRANSPOSIÇÃO DO SÃO
FRANCISCO
SIMBOLOS E UNIDADES
ADOTADOS
GRANDEZAS UNIDADE SÍMBOLO DIMENSIONAL
Força Quilograma-força kgf F Comprimento Metro m L Tempo segundo s T
PRINCÍPIOS BÁSICOS
Definições: Fluidos, líquidos e gases
Fluido é uma substância que se deforma continuamente quando submetida a uma tensão de cisalhamento, não importando quão pequena possa ser esta "tensão". (STRRETER, WYLIE, & BEDFORD, 2000) Os fluidos subdividem-se em líquidos e gases e vapores. Os líquidos apresentam uma superfície livre, e uma determinada massa de líquido, a uma mesma temperatura, ocupa só um determinado volume de qualquer recipiente em que caiba sem sobras. Os gases quando colocados em um recipiente, ocupam todo o volume independente de sua massa ou do tamanho do recipiente. Os gases são altamente compressíveis e de pequena densidade, relativamente aos líquidos.
PRINCÍPIOS BÁSICOS
Um fluido que, por hipóteses, não apresente VISCOSIDADE nem
COMPRESSIBILIDADE , é denominado de FLUIDO IDEAL.
PRINCÍPIOS BÁSICOS
Algumas propriedades dos fluidos
Viscosidade: É a propriedade que os fluidos tem de resistirem ao escoamento. Coesão: É a propriedade que permite as moléculas fluidas resistirem a pequenos esforços de tensão .A formação da gota d´água ocorre devido a coesão. Adesão: Quando a atração exercida sobre moléculas líquidas pelas moléculas de um sólido é maior que a atração eletroquímica existente entre as moléculas do líquido (coesão) ocorre a adesão do líquido às paredes do sólido. Massa específica, densidade e peso específico: A massa de um fluido em uma unidade de volume é denominada densidade absoluta, também conhecida como massa especifica (kg/m³). O peso específico de um fluido é o peso da unidade de volume desse fluido (N/m³).
