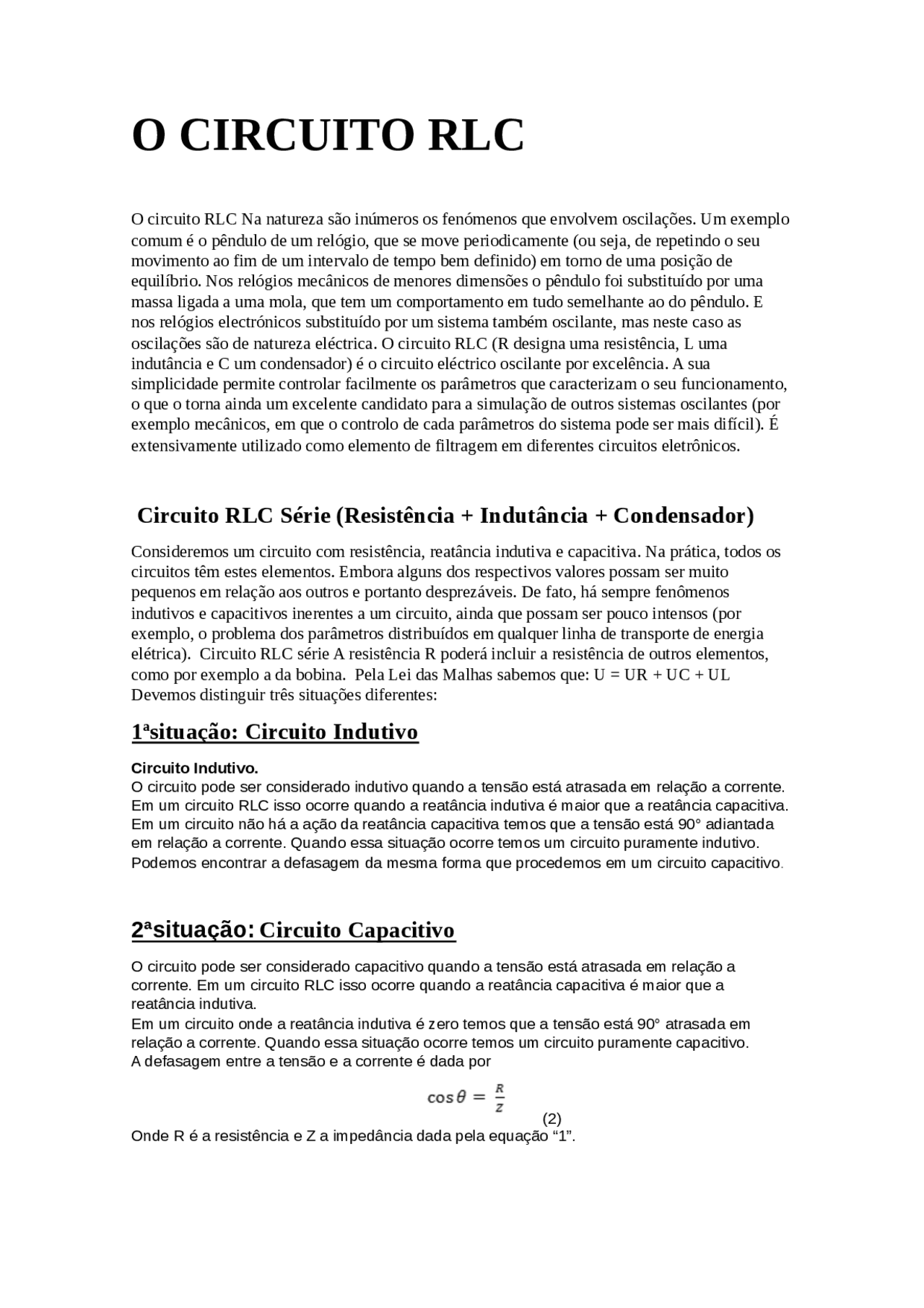

O CIRCUITO RLC
O circuito RLC Na natureza são inúmeros os fenómenos que envolvem oscilações. Um exemplo
comum é o pêndulo de um relógio, que se move periodicamente (ou seja, de repetindo o seu
movimento ao fim de um intervalo de tempo bem definido) em torno de uma posição de
equilíbrio. Nos relógios mecânicos de menores dimensões o pêndulo foi substituído por uma
massa ligada a uma mola, que tem um comportamento em tudo semelhante ao do pêndulo. E
nos relógios electrónicos substituído por um sistema também oscilante, mas neste caso as
oscilações são de natureza eléctrica. O circuito RLC (R designa uma resistência, L uma
indutância e C um condensador) é o circuito eléctrico oscilante por excelência. A sua
simplicidade permite controlar facilmente os parâmetros que caracterizam o seu funcionamento,
o que o torna ainda um excelente candidato para a simulação de outros sistemas oscilantes (por
exemplo mecânicos, em que o controlo de cada parâmetros do sistema pode ser mais difícil). É
extensivamente utilizado como elemento de filtragem em diferentes circuitos eletrônicos.
Circuito RLC Série (Resistência + Indutância + Condensador)
Consideremos um circuito com resistência, reatância indutiva e capacitiva. Na prática, todos os
circuitos têm estes elementos. Embora alguns dos respectivos valores possam ser muito
pequenos em relação aos outros e portanto desprezáveis. De fato, há sempre fenômenos
indutivos e capacitivos inerentes a um circuito, ainda que possam ser pouco intensos (por
exemplo, o problema dos parâmetros distribuídos em qualquer linha de transporte de energia
elétrica). Circuito RLC série A resistência R poderá incluir a resistência de outros elementos,
como por exemplo a da bobina. Pela Lei das Malhas sabemos que: U = UR + UC + UL
Devemos distinguir três situações diferentes:
1ªsituação: Circuito Indutivo
Circuito Indutivo.
O circuito pode ser considerado indutivo quando a tensão está atrasada em relação a corrente.
Em um circuito RLC isso ocorre quando a reatância indutiva é maior que a reatância capacitiva.
Em um circuito não há a ação da reatância capacitiva temos que a tensão está 90° adiantada
em relação a corrente. Quando essa situação ocorre temos um circuito puramente indutivo.
Podemos encontrar a defasagem da mesma forma que procedemos em um circuito capacitivo.
2ªsituação: Circuito Capacitivo
O circuito pode ser considerado capacitivo quando a tensão está atrasada em relação a
corrente. Em um circuito RLC isso ocorre quando a reatância capacitiva é maior que a
reatância indutiva.
Em um circuito onde a reatância indutiva é zero temos que a tensão está 90° atrasada em
relação a corrente. Quando essa situação ocorre temos um circuito puramente capacitivo.
A defasagem entre a tensão e a corrente é dada por
(2)
Onde R é a resistência e Z a impedância dada pela equação “1”.
