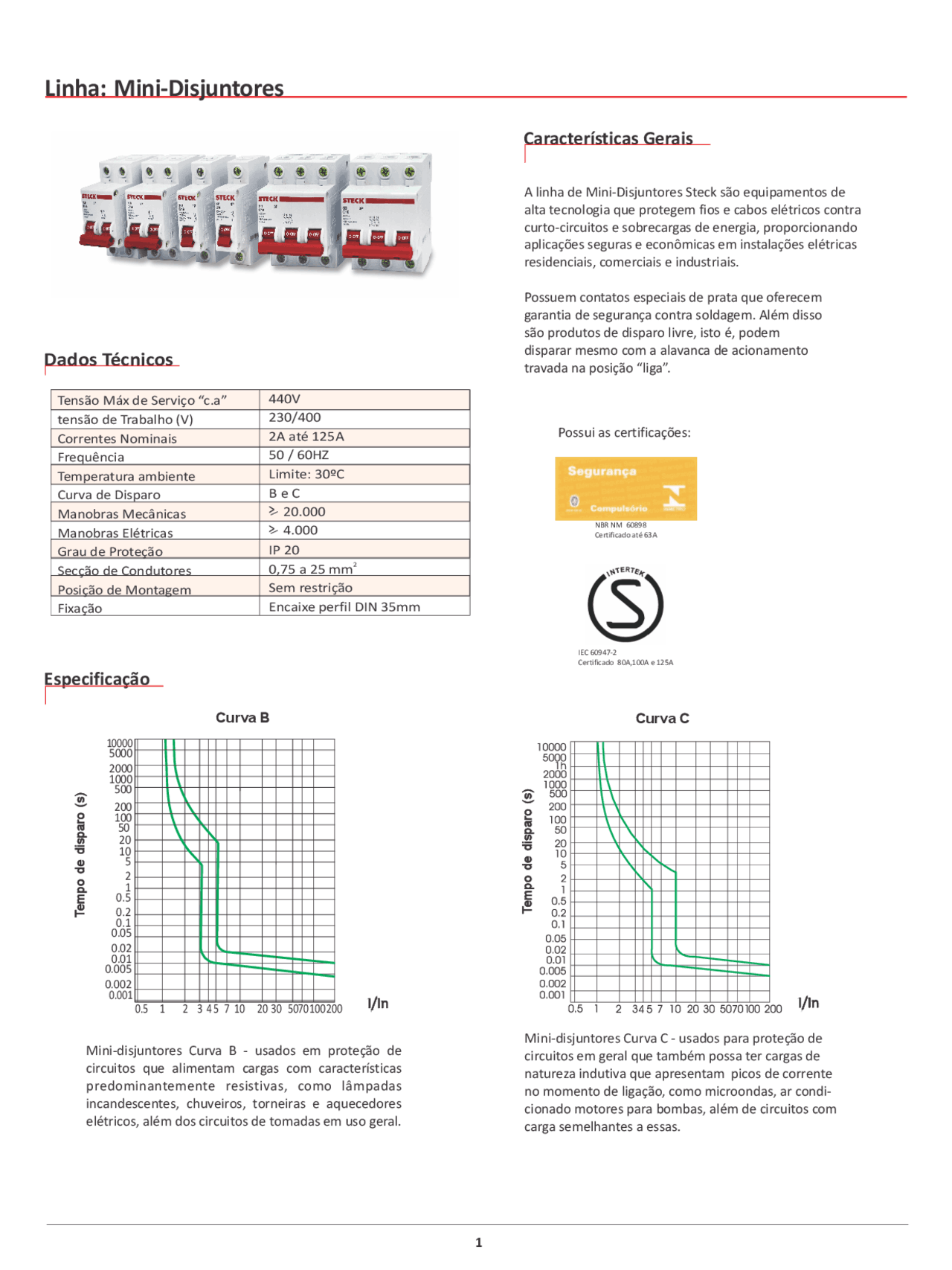

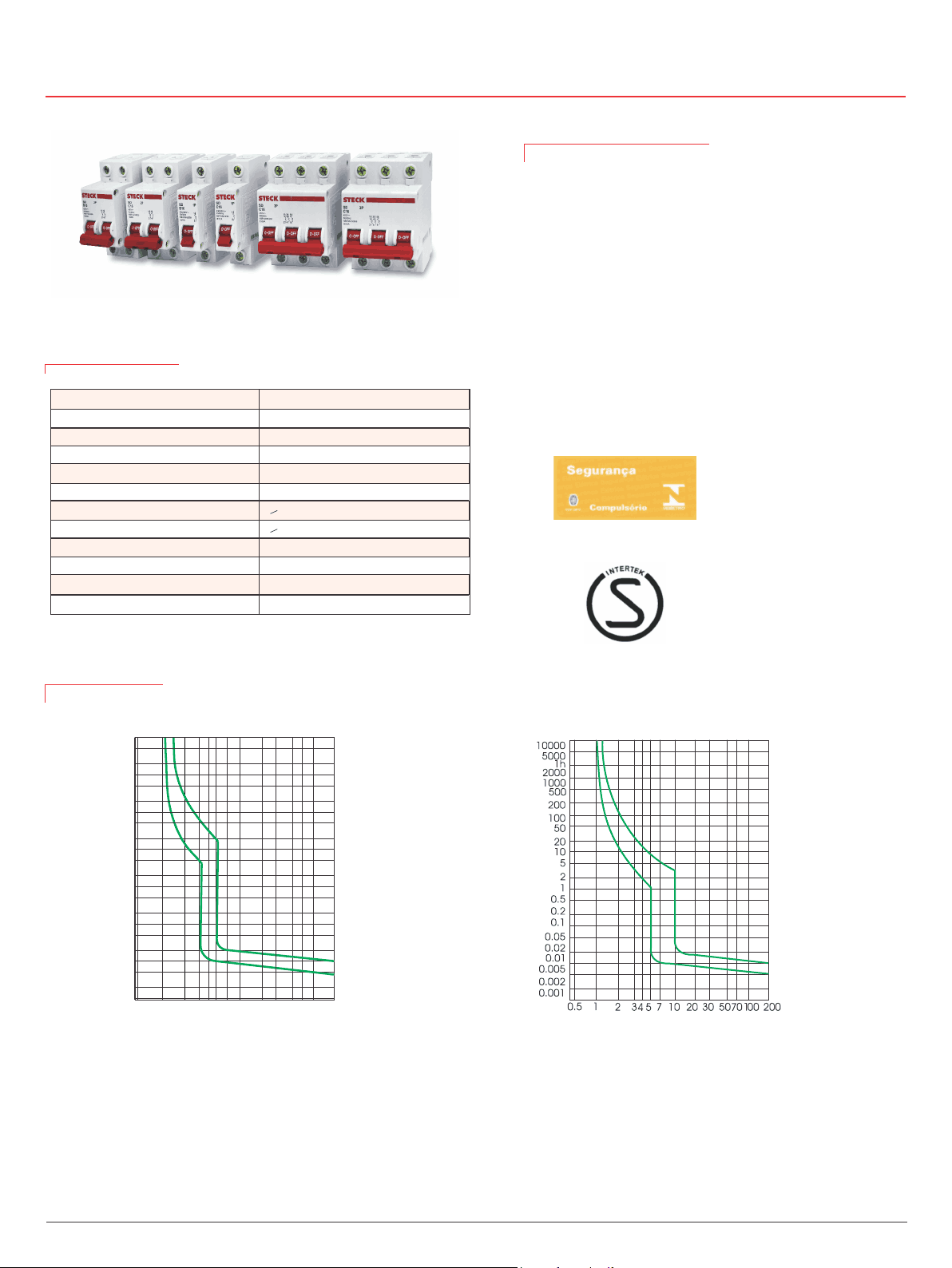

Características Gerais
A linha de Mini-Disjuntores Steck são equipamentos de
alta tecnologia que protegem fios e cabos elétricos contra
curto-circuitos e sobrecargas de energia, proporcionando
aplicações seguras e econômicas em instalações elétricas
residenciais, comerciais e industriais.
Possuem contatos especiais de prata que oferecem
garantia de segurança contra soldagem. Além disso
são produtos de disparo livre, isto é, podem
disparar mesmo com a alavanca de acionamento
travada na posição “liga”.
Tensão Máx de Serviço “c.a”
tensão de Trabalho (V)
Correntes Nominais
Frequência
Temperatura ambiente
Curva de Disparo
Manobras Mecânicas
Manobras Elétricas
Grau de Proteção
Secção de Condutores
Posição de Montagem
Fixação
440V
230/400
2A até 125A
50 / 60HZ
Limite: 30ºC
B e C
IP 20
2
0,75 a 25 mm
Sem restrição
Encaixe perfil DIN 35mm
Dados Técnicos
>
20.000
4.000
>
NBR NM 60898
Certificado até 63A
IEC 60947-2
Certificado 80A,100A e 125A
Mini-disjuntores Curva C - usados para proteção de
circuitos em geral que também possa ter cargas de
natureza indutiva que apresentam picos de corrente
no momento de ligação, como microondas, ar condi-
cionado motores para bombas, além de circuitos com
carga semelhantes a essas.
Especificação
Mini-disjuntores Curva B - usados em proteção de
circuitos que alimentam cargas com características
pred ominant emente resi stivas, com o lâm padas
incandescentes, chuveiros, torneiras e aquecedores
elétricos, além dos circuitos de tomadas em uso geral.
Tempo de disparo (s)
Curva C
I/In
Tempo de disparo (s)
Curva B
I/In
20
0.5
0.005
0.05
0.02
0.01
0.002
0.001
10
1
2
0.5
0.1
0.2
5
1 5432 20107 705030 100200
50
200
100
2000
5000
500
1000
10000
Linha: Mini-Disjuntores
Possui as certificações:
