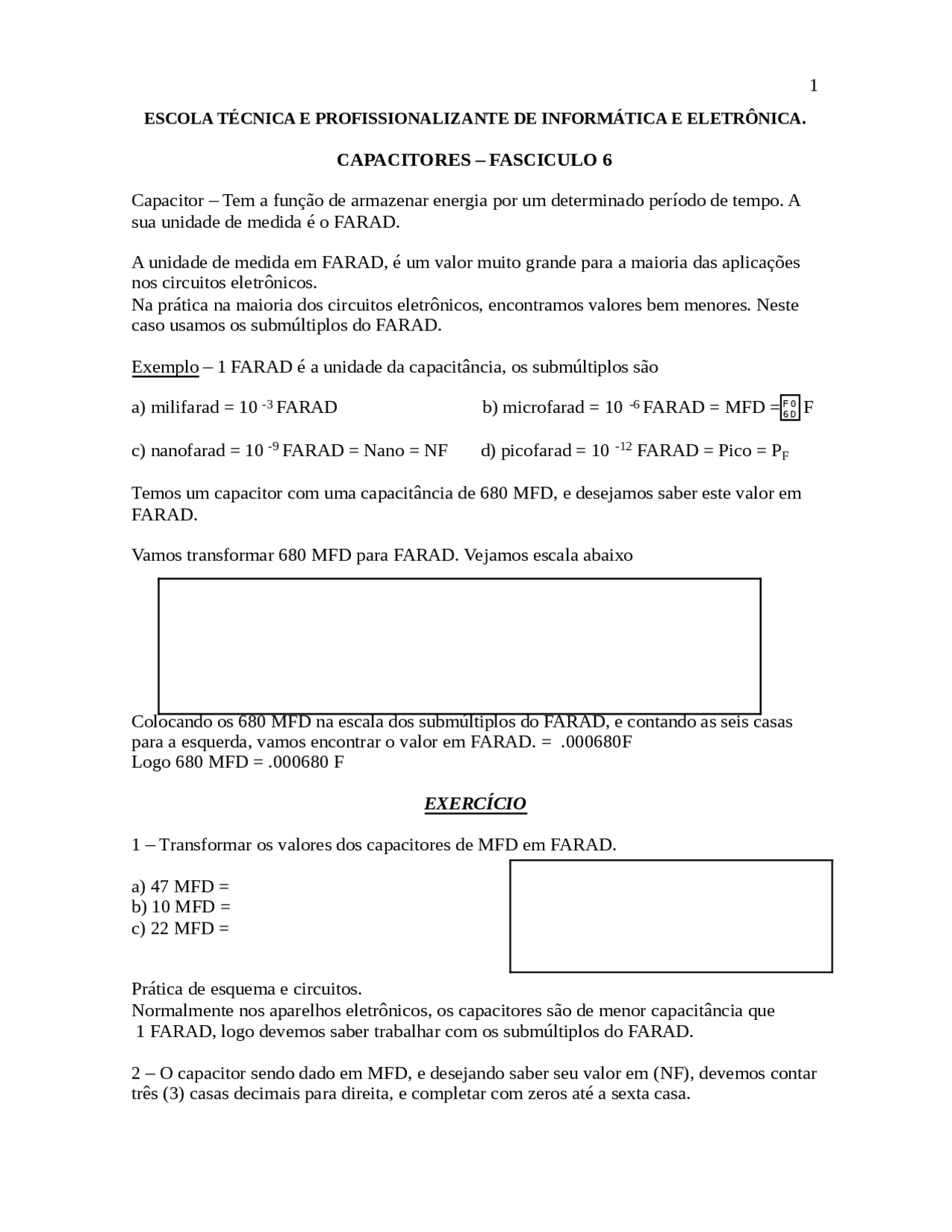

ESCOLA TÉCNICA E PROFISSIONALIZANTE DE INFORMÁTICA E ELETRÔNICA. CAPACITORES – FASCICULO 6 Capacitor – Tem a função de armazenar energia por um determinado período de tempo. A sua unidade de medida é o FARAD. A unidade de medida em FARAD, é um valor muito grande para a maioria das aplicaçõesnos circuitos eletrônicos. Na prática na maioria dos circuitos eletrônicos, encontramos valores bem menores. Nestecaso usamos os submúltiplos do FARAD. Exemplo – 1 FARAD é a unidade da capacitância, os submúltiplos são a) milifarad = 10 -3^ FARAD^ b) microfarad = 10^ -6^ FARAD = MFD =^ F 06 D F c) nanofarad = 10 -9^ FARAD = Nano = NF d) picofarad = 10 -12^ FARAD = Pico = PF Temos um capacitor com uma capacitância de 680 MFD, e desejamos saber este valor em FARAD. Vamos transformar 680 MFD para FARAD. Vejamos escala abaixo

Colocando os 680 MFD na escala dos submúltiplos do FARAD, e contando as seis casaspara a esquerda, vamos encontrar o valor em FARAD. = .000680F Logo 680 MFD = .000680 F EXERCÍCIO 1 – Transformar os valores dos capacitores de MFD em FARAD. a) 47 MFD =b) 10 MFD = c) 22 MFD = Prática de esquema e circuitos. Normalmente nos aparelhos eletrônicos, os capacitores são de menor capacitância que1 FARAD, logo devemos saber trabalhar com os submúltiplos do FARAD. 2 – O capacitor sendo dado em MFD, e desejando saber seu valor em (NF), devemos contartrês (3) casas decimais para direita, e completar com zeros até a sexta casa.

a) 100 MFD – É igual a quantos NANO FARAD? = 100.000 NF b) 47 MFD – É igual a quantos NANO FARAD? = 47000 NFc) 1 MFD – É igual a quantos NANO FARAD? = 1000 NF

3 – O capacitor sendo dado em (NF), e desejando saber seu valor em (MFD), contar seiscasas decimais para a esquerda, e completar com zeros até a sexta casa.

a) 33 NF – É igual a quantos microfarad? = .033 MFDb) 10 NF – É igual a quantos microfarad? = .010 MFD c) 5 NF – É igual a quantos microfarad? = .005 MFD 4 – O capacitor sendo dado em (NF), e desejando saber o seu valor em KPF, devemosrepetir o valor e substituir a unidade (NF) para KPF.

a) 4,7 NF – É igual a quantos KP (^) F = 4,7 KPF b) 22 NF – É igual a quantos KPF = 22 KPF c) 150 NF – É igual a quantos KP (^) F = 150 KPF 5 – O capacitor sendo dado em PF, e desejando saber o seu valor em (NF) ou (KPF),devemos contar (3) três casas decimais para a esquerda, e colocar um ponto (. ) para indicar a nova unidade (NF) ou (KPF). a) 1000 PFb) 10000 PF F 0A E F 0 É igual a quantos (NF) ou (KPF) = 1 NF ou 1 KPF c) 4700 PF F 0A EA E É igual a quantas (NF) ou (KPF) = 4,7 NF ou 4,7KPF^ É igual a quantas (NF) ou (KPF) = 10 NF ou 10 KPF 6 – O capacitor sendo dado em (PF), e desejando saber o seu valor em (MFD), devemoscontar seis casas para a esquerda e colocar nas casas decimais os zeros necessários, e na sexta casa colocar um ponto (. ), para indicar a nova unidade em (MFD). a) 15000 PF F 0A E É igual a quantos (MFD) =^ = .015 MFD

b) 68000 PF F 0A E É igual a quantos (MFD) =

c) 7500 PF F 0A E É igual a quantos (MFD) =

10 NF = ( ) MFD = ( ) KPF = ( )
150 NF = ( ) MFD = ( ) KPF = ( )
5 NF = ( ) MFD = ( ) KPF = ( )
.03 MFD = ( ) NF = ( ) KPF = ( )
