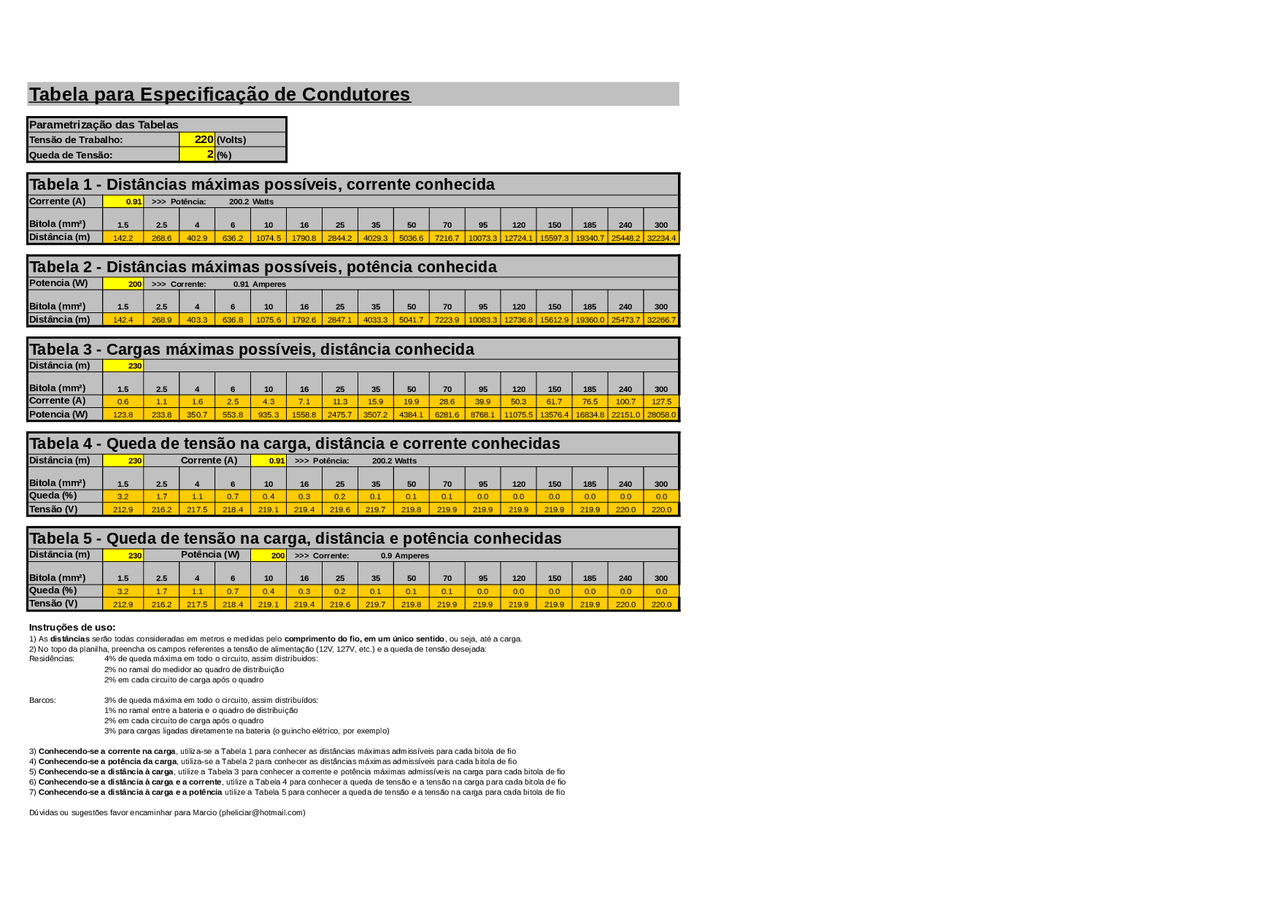

Tabela para Especificação de Condutores
Parametrização das Tabelas
Tensão de Trabalho: 220 (Volts)
Queda de Tensão: 2(%)
Tabela 1 - Distâncias máximas possíveis, corrente conhecida
Corrente (A) 0.91 >>> Potência: 200.2 Watts
Bitola (mm²) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300
Distância (m) 142.2 268.6 402.9 636.2 1074.5 1790.8 2844.2 4029.3 5036.6 7216.7 10073.3 12724.1 15597.3 19340.7 25448.2 32234.4
Tabela 2 - Distâncias máximas possíveis, potência conhecida
Potencia (W) 200 >>> Corrente: 0.91 Amperes
Bitola (mm²) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300
Distância (m) 142.4 268.9 403.3 636.8 1075.6 1792.6 2847.1 4033.3 5041.7 7223.9 10083.3 12736.8 15612.9 19360.0 25473.7 32266.7
Tabela 3 - Cargas máximas possíveis, distância conhecida
Distância (m) 230
Bitola (mm²) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300
Corrente (A) 0.6 1.1 1.6 2.5 4.3 7.1 11.3 15.9 19.9 28.6 39.9 50.3 61.7 76.5 100.7 127.5
Potencia (W) 123.8 233.8 350.7 553.8 935.3 1558.8 2475.7 3507.2 4384.1 6281.6 8768.1 11075.5 13576.4 16834.8 22151.0 28058.0
Tabela 4 - Queda de tensão na carga, distância e corrente conhecidas
Distância (m) 230 Corrente (A) 0.91 >>> Potência: 200.2 Watts
Bitola (mm²) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300
Queda (%) 3.2 1.7 1.1 0.7 0.4 0.3 0.2 0.1 0.1 0.1 0.0 0.0 0.0 0.0 0.0 0.0
Tensão (V) 212.9 216.2 217.5 218.4 219.1 219.4 219.6 219.7 219.8 219.9 219.9 219.9 219.9 219.9 220.0 220.0
Tabela 5 - Queda de tensão na carga, distância e potência conhecidas
Distância (m) 230 Potência (W) 200 >>> Corrente: 0.9 Amperes
Bitola (mm²) 1.5 2.5 4 6 10 16 25 35 50 70 95 120 150 185 240 300
Queda (%) 3.2 1.7 1.1 0.7 0.4 0.3 0.2 0.1 0.1 0.1 0.0 0.0 0.0 0.0 0.0 0.0
Tensão (V) 212.9 216.2 217.5 218.4 219.1 219.4 219.6 219.7 219.8 219.9 219.9 219.9 219.9 219.9 220.0 220.0
Instruções de uso:
2) No topo da planilha, preencha os campos referentes a tensão de alimentação (12V, 127V, etc.) e a queda de tensão desejada:
Residências: 4% de queda máxima em todo o circuito, assim distribuidos:
2% no ramal do medidor ao quadro de distribuição
2% em cada circuito de carga após o quadro
Barcos: 3% de queda máxima em todo o circuito, assim distribuídos:
1% no ramal entre a bateria e o quadro de distribuição
2% em cada circuito de carga após o quadro
3% para cargas ligadas diretamente na bateria (o guincho elétrico, por exemplo)
Dúvidas ou sugestões favor encaminhar para Marcio (pheliciar@hotmail.com)
1) As distâncias serão todas consideradas em metros e medidas pelo comprimento do fio, em um único sen tido, ou seja, até a carga.
3) Conhecendo-se a corrente na carga, utiliza-se a Tabela 1 para conhecer as distâncias máximas admissíveis para cada bitola de fio
4) Conhecendo-se a potência da carga, utiliza-se a Tabela 2 para conhecer as distâncias máximas admissíveis para cada bitola de fio
5) Conhecendo-se a distância à carga, utilize a Tabela 3 para conhecer a corrente e potência máximas admissíveis na carga para cada bitola de fio
6) Conhecendo-se a distância à carga e a corrente, utilize a Tabela 4 para conhecer a queda d e tensão e a tensão na carga para cada bitola de fio
7) Conhecendo-se a distância à carga e a potência utilize a Tabela 5 para conhecer a queda d e tensão e a tensão na carga para cada bitola de fio
