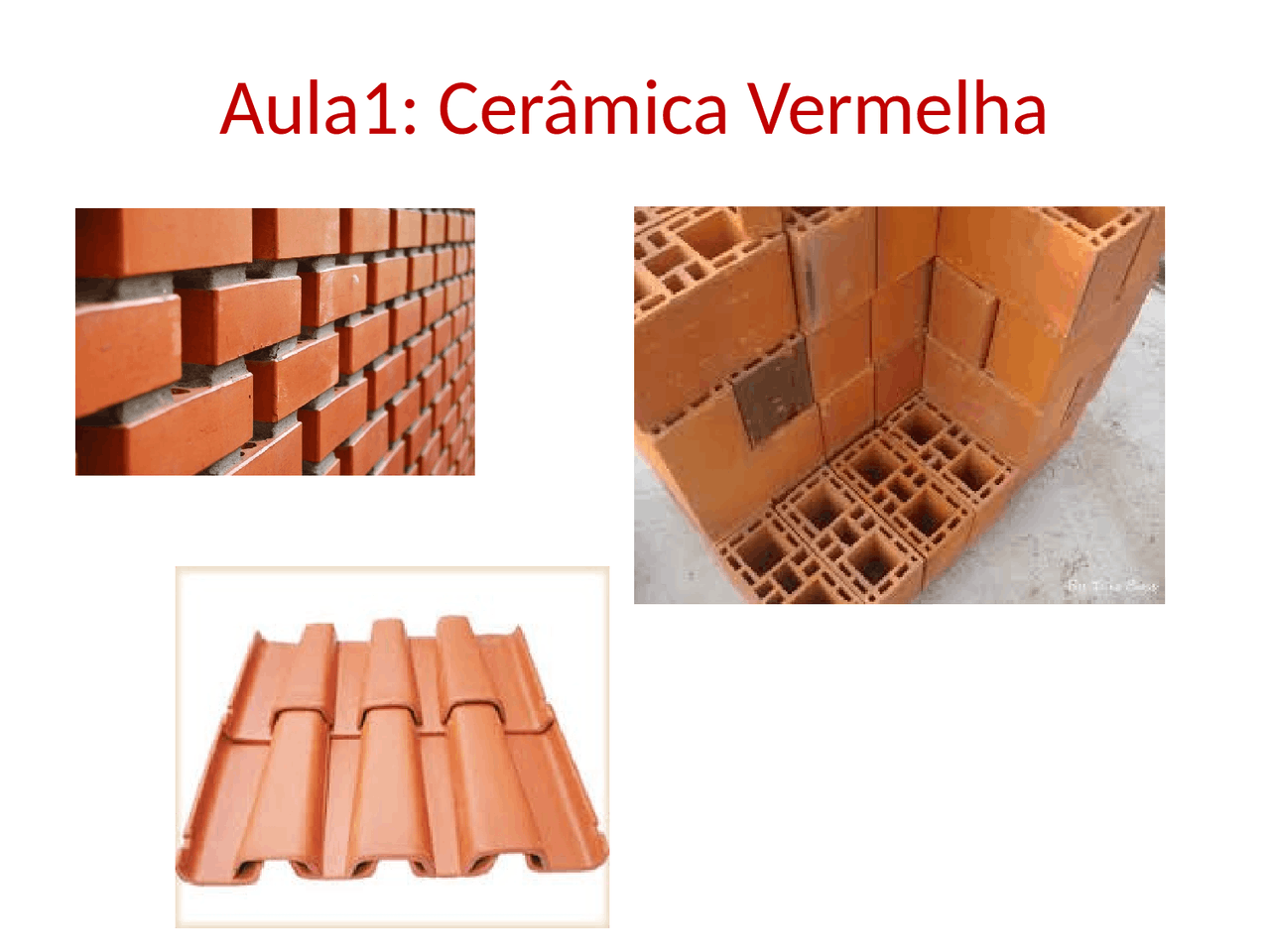

Aula1: Cerâmica Vermelha

Definições

Segundo a Associação Brasileira de Cerâmica (ABC) com base na definição da American Ceramic Society (ACS): “Cerâmica é a arte, ciência e tecnologia de fabricar e usar peças sólidas, as quais tem como componente essencial e são constituídas em grande parte por materiais inorgânicos não metálicos, denominados materiais cerâmicos”

Cerâmica vermelha:

Fazem parte desta categoria:  (^) tijolos de construção maciços,  (^) tijolos furados e blocos cerâmicos; manilhas;  (^) telhas;  (^) ladrilhos e pisos de corpo vermelho;  (^) peça de cerâmica utilitária (por exemplo moringas e filtros, que não tem função estrutural mas que são incluídas nesta categoria por possuírem corpo vermelho).

Cerâmica vermelha: (Tijolos Maciços) NBR 7170- DEFINIÇÕES:

• (^) Tijolo maciço: Tijolo que possui todas as faces planas e paralelas, podendo apresentar rebaixos de fabricação em uma das faces de maior área.
• (^) Dimensão nominal: Dimensão especificada pelo fabricante para as arestas do tijolo.
• (^) Área bruta: Área de qualquer uma das faces do tijolo.

Cerâmica vermelha: (Tijolos Maciços) NBR 7170- CONDIÇÕES GERAIS: Fornecimento: Devem ser fornecidos em lotes ou sublotes identificáveis, constituídos de tijolos de mesmo tipo e qualidade, fabricados nas mesmas condições. Unidade de compra: A unidade de compra é o milheiro (mil unidades). Classificação: Os tijolos se classificam em:

Cerâmica vermelha: (Tijolos Maciços) NBR 7170- CLASSIFICAÇÃO: Comuns: São de uso corrente e podem ser classificados em A, B ou C, conforme sua resistência à compressão. Categoria Resistência a Compressão (Mpa) A 1, B 2, C 4,

Cerâmica vermelha: (Tijolos Maciços) NBR 7170- CARACTERÍSTICAS VISUAIS: Os tijolos não devem apresentar defeitos sistemáticos tais como:  (^) Trincas,  (^) Quebras,  (^) Superfícies Irregulares,  (^) Deformações e  (^) Desuniformidade na cor.

Cerâmica vermelha: (Tijolos Maciços) NBR 7170- Determinação das dimensões: Medir as dimensões de 24 tijolos conforme a figura ao lado e depois divide o resultado das medidas por 24. A tolerância de fabricação deve ser de +/- 3 mm.

Cerâmica vermelha: (Tijolos Maciços) NBR 7170- INSPEÇÃO:  (^) Inspeção por ensaio de Compressão: As condições específicas dos tijolos são verificadas por dupla amostragem, sendo o número de amostras o indicado na seguinte tabela: Lotes Amostragem 1º 2º 1.000 a 3.000 8 8 3.001 a 35.000 13 13 35.000 a 500.000 20 20

Cerâmica vermelha: (Tijolos Maciços) NBR 7170- ACEITAÇÃO E REJEIÇÃO:  (^) Os tijolos que forem rejeitados na inspeção geral devem ser retirados do lote e substituídos pelo fornecedor.  (^) A fim de reduzir a duração da inspeção geral, pode-se, a partir de acordo entre as partes, transformá-la em dupla amostragem. Neste caso, se houver reprovação do lote, o fornecedor pode solicitar a inspeção geral com a reposição dos tijolos defeituosos.  (^) Na inspeção por medição direta o lote deve ser aceito se a dimensão real encontrada atender aos requisitos das características geométricas já definidas.

Cerâmica vermelha: (Blocos Cerâmicos) NBR 15270-1-

• (^) Fabricação: A conformação ocorre por extrusão. A coluna extrudada obtida, passa por um cortador, onde se tem a dimensão do componente, perpendicular a seção, transversal. Posteriormente os blocos são submetidos a secagem e A queima éfeita a temperaturas que variam entre 900 0 C e 1100 0 C.

Cerâmica vermelha: (Blocos Cerâmicos) NBR 15270-1- Tipos de blocos cerâmicos:  (^) Bloco de vedação São aqueles destinados a execução de paredes que suportarão o peso próprio e pequenas cargas de ocupação (armários, pias, lavatórios, etc), geralmente utilizados com furos na horizontal e com atual tendência ao uso com furos na vertical.

Cerâmica vermelha: (Blocos Cerâmicos) NBR 15270-1- OBS: Com relação a proporção de furos ou canais, os blocos estruturais podem apresentar um percentual de 25% a 40% da área bruta, se comportando como tijolos maciços (componente sem furos), sem a necessidade do uso do graute. Já os blocos com percentuais de furos mais elevados, conforme a solicitação que será submetido, poderão ser ou não reforçados com graute.

Cerâmica vermelha: (Blocos Cerâmicos) NBR 15270-1- VANTAGENS DO USO DOS BLOCOS CERÂMICOS

• (^) Leveza (decréscimo do custo das fundações);
• (^) Isolamento térmico e acústico;
• (^) Propicia a construção racionalizada;
• (^) Simplifica o detalhamento de projetos, facilitando a integração dos mesmos;
• (^) Diminuição do desperdício dos materiais (componente, argamassa de assentamento e reboco);
• (^) Decréscimo na espessura de revestimento (emboço ou reboco);
