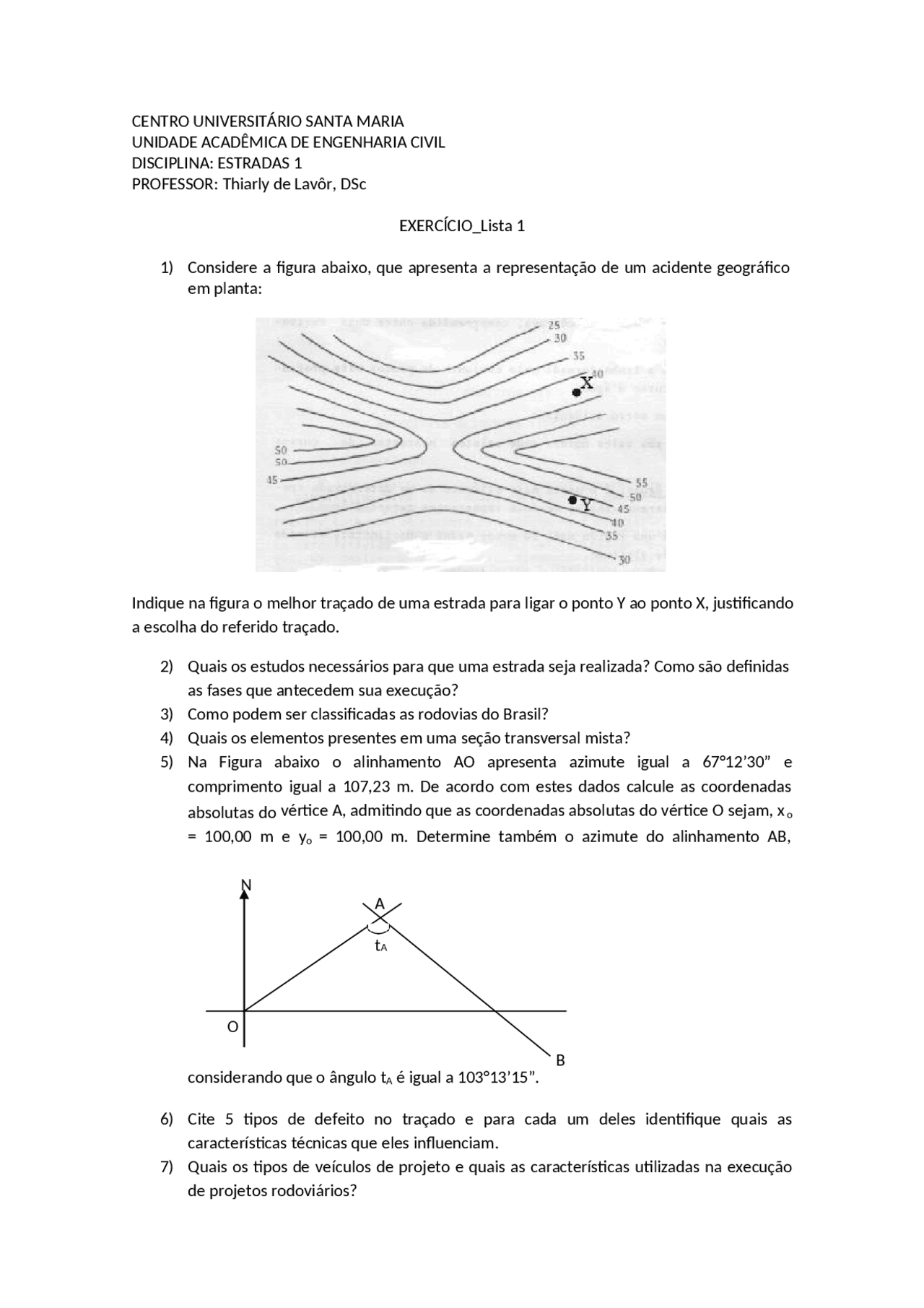

CENTRO UNIVERSITÁRIO SANTA MARIA
UNIDADE ACADÊMICA DE ENGENHARIA CIVIL
DISCIPLINA: ESTRADAS 1
PROFESSOR: Thiarly de Lavôr, DSc
EXERCÍCIO_Lista 1
1) Considere a figura abaixo, que apresenta a representação de um acidente geográfico
em planta:
Indique na figura o melhor traçado de uma estrada para ligar o ponto Y ao ponto X, justificando
a escolha do referido traçado.
2) Quais os estudos necessários para que uma estrada seja realizada? Como são definidas
as fases que antecedem sua execução?
3) Como podem ser classificadas as rodovias do Brasil?
4) Quais os elementos presentes em uma seção transversal mista?
5) Na Figura abaixo o alinhamento AO apresenta azimute igual a 67°12’30” e
comprimento igual a 107,23 m. De acordo com estes dados calcule as coordenadas
absolutas do vértice A, admitindo que as coordenadas absolutas do vértice O sejam, xo
= 100,00 m e yo = 100,00 m. Determine também o azimute do alinhamento AB,
considerando que o ângulo tA é igual a 103°13’15”.
6) Cite 5 tipos de defeito no traçado e para cada um deles identifique quais as
características técnicas que eles influenciam.
7) Quais os tipos de veículos de projeto e quais as características utilizadas na execução
de projetos rodoviários?
