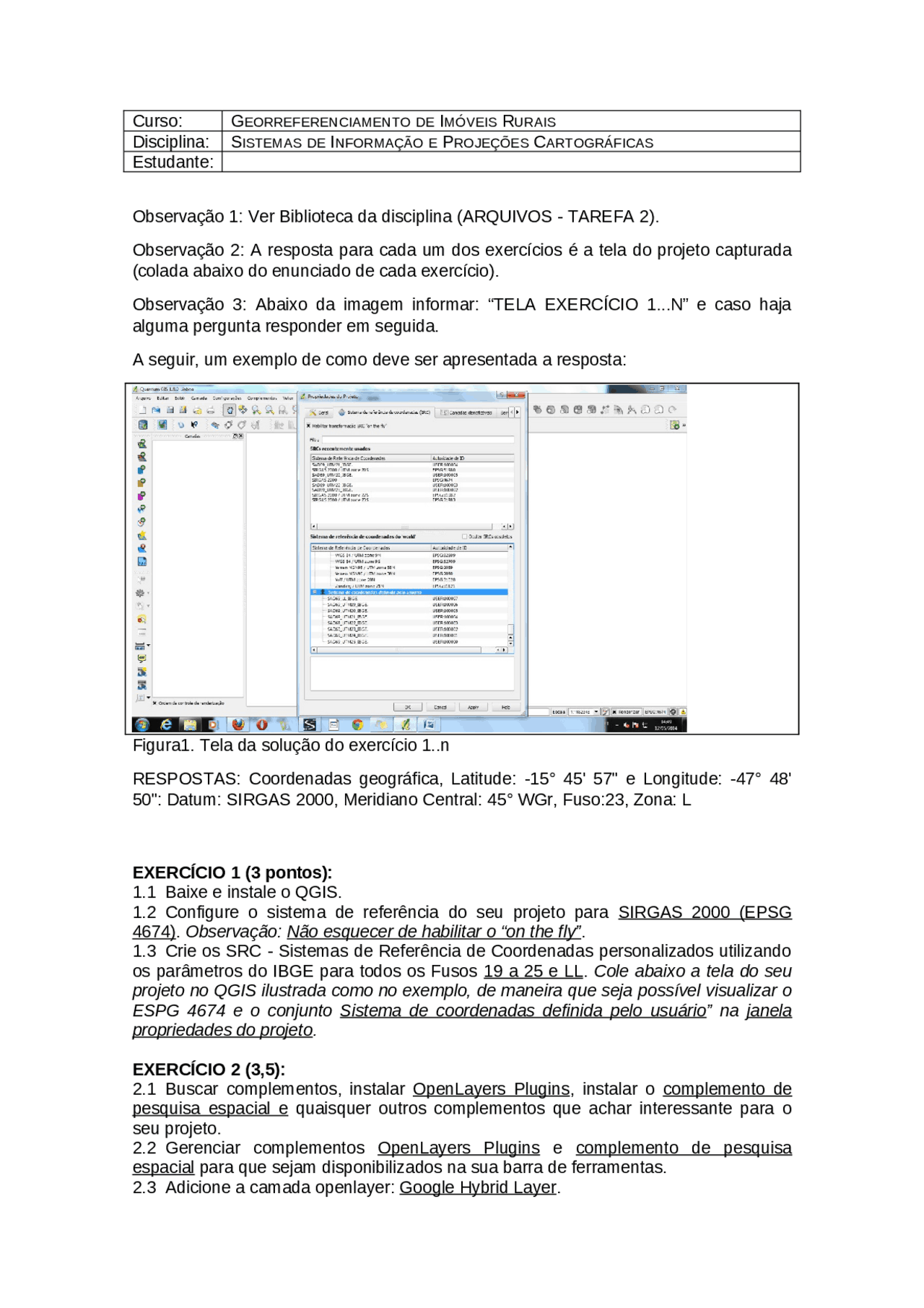

Curso: GEORREFERENCIAMENTO DE IMÓVEIS RURAIS Disciplina: SISTEMAS DE INFORMAÇÃO E PROJEÇÕES CARTOGRÁFICAS Estudante: Observação 1: Ver Biblioteca da disciplina (ARQUIVOS - TAREFA 2). Observação 2: A resposta para cada um dos exercícios é a tela do projeto capturada (colada abaixo do enunciado de cada exercício). Observação 3: Abaixo da imagem informar: “TELA EXERCÍCIO 1...N” e caso haja alguma pergunta responder em seguida. A seguir, um exemplo de como deve ser apresentada a resposta: Figura1. Tela da solução do exercício 1..n RESPOSTAS: Coordenadas geográfica, Latitude: -15° 45' 57" e Longitude: -47° 48' 50": Datum: SIRGAS 2000, Meridiano Central: 45° WGr, Fuso:23, Zona: L EXERCÍCIO 1 (3 pontos): 1.1 Baixe e instale o QGIS. 1.2 Configure o sistema de referência do seu projeto para SIRGAS 2000 (EPSG 4674). Observação: Não esquecer de habilitar o “on the fly”. 1.3 Crie os SRC - Sistemas de Referência de Coordenadas personalizados utilizando os parâmetros do IBGE para todos os Fusos 19 a 25 e LL. Cole abaixo a tela do seu projeto no QGIS ilustrada como no exemplo, de maneira que seja possível visualizar o ESPG 4674 e o conjunto Sistema de coordenadas definida pelo usuário” na janela propriedades do projeto. EXERCÍCIO 2 (3,5): 2.1 Buscar complementos, instalar OpenLayers Plugins, instalar o complemento de pesquisa espacial e quaisquer outros complementos que achar interessante para o seu projeto. 2.2 Gerenciar complementos OpenLayers Plugins e complemento de pesquisa espacial para que sejam disponibilizados na sua barra de ferramentas. 2.3 Adicione a camada openlayer: Google Hybrid Layer.

2.4 Localize o município onde você reside utilizando as ferramentas de ZOOM e PAM, enquadre seu município na janela de visualização de mapas e ajuste a escala numérica para o valor inteiro mais próximo. 2.5 Do centroide aproximado do município onde você reside informe: Coordenadas geográficas, Datum, Meridiano Central, Fuso e Zona cartográficos. 2.6 Baixe do visualizador da INDE, Infraestrutura Nacional de Dados Espaciais, a camada “Densidade demográfica da unidade territorial (Habitante por Quilômetro quadrado)” encontrada na aba BUSCA ou na aba TEMASOCIOECONOMIAINDICADORES SOCIAIS. 2.7 Da camada baixada no item anterior localize o município onde você reside, selecione-o, mande salvar como e após salvo o adicione ao seu projeto e em propriedades da camada mostrar o rótulo NOME configure as propriedades do rótulo a seu gosto. Cole abaixo a tela do seu projeto no QGIS ilustrada como no exemplo, de maneira que seja possível visualizar toda extensão territorial do seu município, o nome dele com o openlayers de fundo e informe os dados solicitados no item 2.5. EXERCÍCIO 3 (2,5 pontos): 3.1 Remova a camada Google Hybrid Layer e reconfigure o sistema de referência para SIRGAS 2000. 3.2 Classifique a camada shapefile (Densidade demográfica da unidade territorial), utilizando a codificação LATIN1, com estilo graduado, a coluna DensDemog, em 10 classes e modo Contagem Igual. 3.3 Localize o município onde reside e responda: Qual o nome e a densidade demográfica dele? (Obs.: com apenas 2 casa decimais). Cole abaixo a tela do seu projeto no QGIS enquadrando toda a extensão territorial do Brasil e a resposta para a pergunta. EXERCÍCIO 4 (3 pontos): 4.1 Adicione a camada vetorial IMOVEIS_PRIVADOS_CERTIFICADOS_MG_24062015; 4.2 Adicione o arquivo PERIMETRO1, utilizando o complemento de consulta espacial responda: Existe sobreposição entre os PERIMETRO1 e seus vizinhos certificados? Caso exista, informe o ID10 e o número da certificação de cada um dos imóveis sobrepostos. Cole abaixo a tela do seu projeto no QGIS ilustrada como no exemplo, de maneira que seja possível visualizar vértice sobreposto, caso exista, se não existir enquadre o limite do PERIMETRO1. EXERCÍCIO 5 (8 pontos): Passo 1. Baixe e instale o PostGIS e crie um banco de dados com o seu nome. Cole abaixo a tela do seu projeto no QGIS ilustrada como no exemplo, de maneira que seja possível visualizar o banco de dados criado. Passo 2. Baixe do visualizador da INDE, a camada “bcim_lim_unidade_federacao” encontrada na aba BUSCA ou na aba TEMAMAPEAMENTO BÁSICO TERRESTRE  BASES TOPOGRÁFICAS CONTÍNUAS. Passo 3. No QGIS remova todas as camadas existentes e adicione, como tabelas no PostGIS, dentro do banco criado e no esquema public, os arquivos: IMOVEIS_PRIVADOS_CERTIFICADOS_MG_24062015, PERIMETRO1 e BCIM_LIM_UNIDADE_FEDERACAO. Cole abaixo a tela do seu projeto no QGIS ou PostGIS de maneira que seja possível visualizar a relação de camadas inseridas. Passo 4. Conecte seu projeto QGIS ao geoserviço externo WMS FLORESTAS PÚBLICAS pelo caminho: http://mapas.mma.gov.br/cgi-bin/mapserv?map=/opt/www/html/webservices/ florestaspublicas.map& E adicione ao seu projeto o mapa de florestas públicas.
