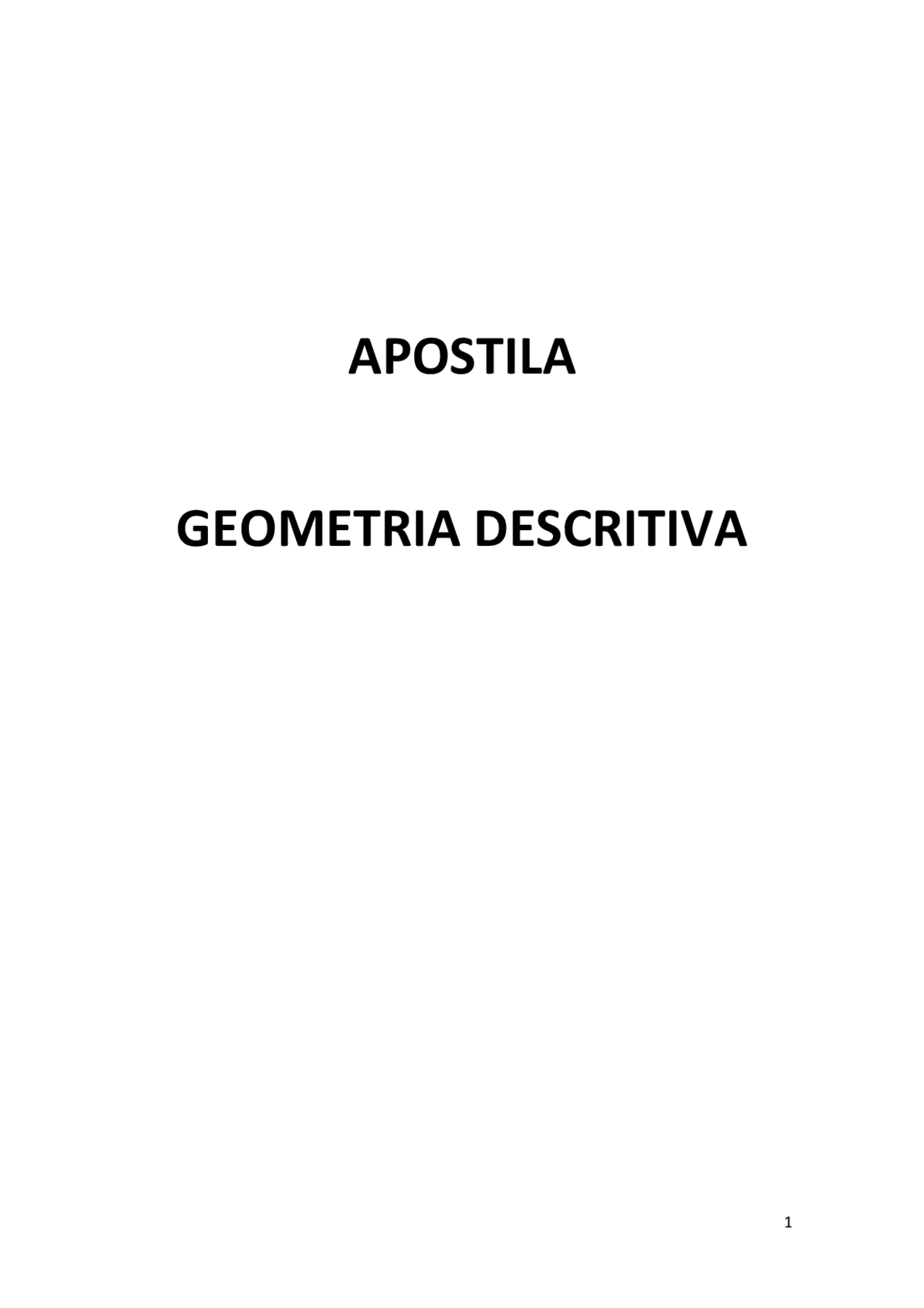

APOSTILA

GEOMETRIA DESCRITIVA

GEOMETRIA MÉTRICA E ESPACIAL

SISTEMAS DE PROJEÇÃO

Conforme o que foi exposto anteriormente, o estudo da Geometria Descritiva está baseado na projeção de objetos em planos. O conceito de projeção pode ser entendido com a utilização de exemplos do cotidiano, uma vez que se trata de um fenômeno físico que ocorre na natureza e que pode ser reproduzido pelo ser humano. Por exemplo, a sombra de um objeto nada mais é do que a projeção desse objeto sobre uma superfície, sob a ação de raios luminosos. Da mesma forma, as sucessivas imagens projetadas em uma tela de cinema são resultado da incidência de um feixe de luz sobre as imagens contidas em uma película. Um sistema de projeção é constituído por cinco elementos: o objeto ou ponto objetivo, a projeção, o centro de projeção, as projetantes e o plano de projeção. Do centro de projeção partem as projetantes, que passam pelos pontos objetivo e interceptam o plano de projeção. Os pontos onde as projetantes interceptam o plano de projeção correspondem às projeções dos pontos objetivo. Quando o centro de projeção está situado a uma distância finita do objeto, as projetantes são divergentes, dando origem à chamada projeção cônica ou central (Figura 1.9). Ao contrário, quando o centro de projeção está localizado a uma distância infinita do objeto, as projetantes são paralelas entre si e, neste caso, tem-se a projeção cilíndrica ou paralela (Figura 1.10).

Projeção cilíndrica oblíqua Por outro lado, quando a direção das projetantes é perpendicular ao plano de projeção, temos a projeção cilíndrica ortogonal (Figura 1.11) Para que a forma e as dimensões de um objeto sejam compreendidas de modo satisfatório, é necessário que as dimensões da projeção correspondam às dimensões reais do objeto. Ou seja, o objeto deve ser representado em sua verdadeira grandeza (VG). Contudo, quando o objeto não é paralelo ao plano de projeção, ele não é projetado em VG em nenhum dos três sistemas de projeção apresentados (Figura 1.12).
