ESTRUTURA AUTOPORTANTE
PROF. RICARDO M. LANES
APRENDIZAGEM
VA
15 ponto

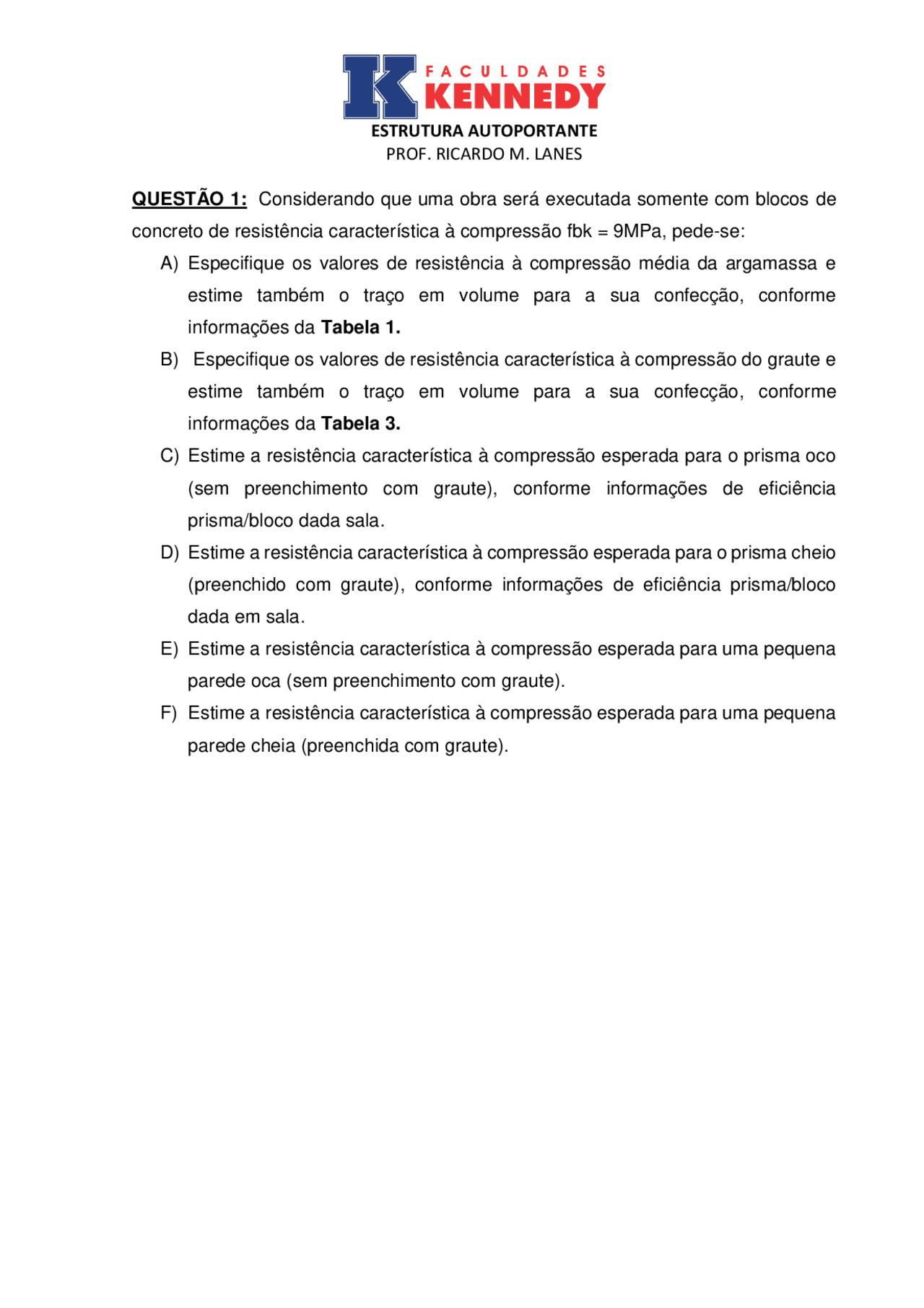

QUESTÃO 1: Considerando que uma obra será executada somente com blocos de concreto de resistência característica à compressão fbk = 9MPa, pede-se: A) Especifique os valores de resistência à compressão média da argamassa e estime também o traço em volume para a sua confecção, conforme informações da Tabela 1. B) Especifique os valores de resistência característica à compressão do graute e estime também o traço em volume para a sua confecção, conforme informações da Tabela 3. C) Estime a resistência característica à compressão esperada para o prisma oco (sem preenchimento com graute), conforme informações de eficiência prisma/bloco dada sala. D) Estime a resistência característica à compressão esperada para o prisma cheio (preenchido com graute), conforme informações de eficiência prisma/bloco dada em sala. E) Estime a resistência característica à compressão esperada para uma pequena parede oca (sem preenchimento com graute). F) Estime a resistência característica à compressão esperada para uma pequena parede cheia (preenchida com graute).
ESTRUTURA AUTOPORTANTE
PROF. RICARDO M. LANES
APRENDIZAGEM
VA
15 ponto
QUESTÃO 2: Utilize informações da Tabela 4 para encontrar a resistência característica das alvenarias fk constituídas dos seguintes componentes: A) Bloco de concreto com fbk = 10MPa. B) Bloco cerâmico de parede vazada com fbk = 10MPa. C) Bloco cerâmico de parede maciça com fbk = 10MPa. D) Bloco de concreto com fbk = 10MPa e graute com fgk = 20MPa. E) Bloco cerâmico de parede vazada com fbk = 10MPa e graute com fgk = 20MPa. F) Bloco cerâmico de parede maciça com fbk = 10MPa e graute com fgk = 20MPa.
QUESTÃO 3: A Figura 1 mostra uma parede com comprimento L = 180cm e altura H = 280cm, constituída por blocos de concreto de espessura igual a 14cm, apoiada no topo e na base por lajes superiores e inferiores, respectivamente. A espessura da parede acabada é de 16cm e o peso específico da parede revestida pode ser considerado igual a 16kN/m³. A carga concentrada P é uma carga aplicada sobre um coxim da alvenaria, localizado a L/2 da sua extremidade a direita ou a esquerda. Admitindo que a carga P = 300kN é nominal (ou característica) e contabiliza todas as ações permanentes e acidentais que agem sobre a viga, pede-se: A) Verificar se o dimensionamento da alvenaria deverá ser realizado sob o critério de resistências de paredes ou de pilares. Justifique. B) Determinar a carga distribuída de cálculo que atua na primeira fiada da parede mostrada, considerando coeficiente de ponderação das ações 1 , 40. Dica : Considerar espraiamento da carga concentrada igual a 45 graus. C) Utilizar a Tabela 4 para estimar a resistência característica à compressão do bloco de concreto necessária para resistir à tensão solicitante de cálculo, supondo argamassamento parcial e argamassamento total. Especificar a resistência e o traço da argamassa, conforme Tabela 1. D) Utilizar a Tabela 4 para estimar a resistência característica à compressão do bloco cerâmico de parede vazada necessária para resistir à tensão solicitante de cálculo, supondo argamassamento parcial e argamassamento total. Especificar a resistência e o traço da argamassa, conforme Tabela 1.
ESTRUTURA AUTOPORTANTE
PROF. RICARDO M. LANES
APRENDIZAGEM
VA
15 ponto
QUESTÃO 4: A Figura 2 e a Figura 3 mostram parte de um projeto arquitetônico e a disposição de suas lajes, respectivamente, para um edifício residencial de 4 (quatro) pavimentos tipos. As paredes são constituídas por blocos com 14,0cm de espessura que resultam em 15cm de espessura acabada da parede. Admitindo que as lajes de concreto armado trabalham apenas em uma única direção, pede-se para determinar: A) As reações verticais de cada laje apresentada. B) A carga vertical distribuída de cálculo sobre a primeira fiada da parede PX2 no quarto pavimento, supondo o critério de Paredes Isoladas. C) A carga vertical distribuída de cálculo sobre a primeira fiada da parede PX2 no primeiro pavimento, supondo o critério de Grupos de Paredes Isoladas. D) A resistência característica à compressão do bloco de concreto necessária para resistir à tensão solicitante de cálculo, supondo argamassamento parcial. Especificar a resistência e o traço da argamassa, conforme Tabela 2. E) Utilizar a Tabela 4 para estimar a resistência característica à compressão do bloco de concreto preenchido com graute necessária para resistir à tensão solicitante de cálculo, supondo argamassamento parcial. Especificar o traço do graute, conforme Tabela 3.
Considere: Dimensões em metro, exceto onde indicado. Sobrecarga da laje S.C = 2,0kN/m². Revestimento Rev = 1,0kN/m².
Peso específico da parede acabada parede = 16kN/m³.
Peso específico do concreto concreto = 25kN/m³.
Pé direito H = 280cm. Laje com 12cm de espessura. Parede apoiada no topo e na base por lajes superiores e inferiores, respectivamente.
ESTRUTURA AUTOPORTANTE
PROF. RICARDO M. LANES
APRENDIZAGEM
VA
15 ponto
Figura 2: Trecho de uma planta arquitetônica de um edifício de 4 pavimentos
ESTRUTURA AUTOPORTANTE
PROF. RICARDO M. LANES
APRENDIZAGEM
VA
15 ponto
Tabela 1: Composições de argamassas
Composição
Traço (Cimento : Cal : Areia) em volume
Resistência a compressão média esperada da argamassa ao 28 dias (MPa) 1 1 : 0,25 : 2,5 14,0 a 17, 2 1 : 0,5 : 3,5 a 1 : 0,5 : 4,5 8,5 a 12, 3 1 : 1: 4,5 a 1 : 1 : 6,0 3,5 a 5, 4 1 : 2 : 9 2 a 2, 5 1 : 3 : 12 0,4 a 0,
Tabela 2: Blocos de concreto para alvenarias
Classe
Resistência característica à compressão fbk (MPa) mínima
Função Uso
A 6 Estrutural (^) acima ou abaixo do nível do solo.Usos em^ elementos de alvenaria B 4 Estrutural Usos em elementos de alvenaria acima do nível do solo. C 3 Estrutural* Uso em elementos de alvenaria acima do nível do solo. * D 2 Não estrutural Uso em elementos de alvenaria acima do nível do solo.
*Nota: Na prática, adota-se blocos com resistência a característica a compressão fbk = 4,5MPa ou fbk > 4,50MPa para paredes estruturais
ESTRUTURA AUTOPORTANTE
PROF. RICARDO M. LANES
APRENDIZAGEM
VA
15 ponto
Tabela 3: Composições de grautes
Composição
Traço (Volume): (^) Relação água/cimento
Resistência característica à compressão fgk (MPa)
Slump cimento : cal : areia : brita 0^ (cm) 1 1: 0,1 : 2,4 : 2,2 0,70 17, 21 a 23
2 1: 0,1 : 1,8 : 1,8 0,62 23, 3 1 : 0,1 : 1,5 : 1,6 0,58 25, 4 1 : 0,1 : 1,0 : 1,3 0,45 35,
Tabela 4: Relações estimadas para prisma/bloco
Tipo de Bloco
Resistência característica à compressão do bloco fbk (MPa)
Resistência à compressão média da argamassa fa (MPa)
Resistência característica à compressão do graute fgk (MPa)
Eficiência do prisma oco fpk/fbk
Eficiência do prisma cheio fpk/fbk*
Bloco Vazado de Concreto
3,0 4,0 15,0 0,80 2, 4,0 4,0 15,0 0,80 2, 6,0 6,0 15,0 0,75 1, 8,0 6,0 20,0 0,75 1, 10,0 8,0 20,0 0,70 1, 12,0 8,0 25,0 0,70 1, 14,0 12,0 25,0 0,70 1, 16,0 12,0 30,0 0,70 1, 18,0 14,0 30,0 0,70 1, 20,0 14,0 30,0 0,70 1,
Bloco Cerâmico de Parede Vazada
3,0 4,0 15,0 0,50 1, 4,0 4,0 15,0 0,50 1, 6,0 6,0 15,0 0,50 1, 8,0 6,0 20,0 0,50 1, 10,0 8,0 25,0 0,45 1, 12,0 8,0 25,0 0,45 1, Bloco Cerâmico de Parede Maciça
10,0 8,0 20,0 0,60 1, 15,0 12,0 25,0 0,60 1, 18,0 12,0 25,0 0,60 1,
