Tratamentos isotérmicos
As curvas em S ou os diagramas TTT nos mostram que a cada temperatura, ocorre a formação de
determinado constituinte.
Os tratamentos isotérmicos baseiam-se nesse fato e, em geral, consistem na austenitização, seguida de
um resfriamento rápido até uma determinada temperatura, onde a peça permanece até a transformação da austenita se
completar.
São os seguintes os tratamentos isotérmicos:
• austêmpera;
• martêmpera.
Austêmpera
Este tratamento tem substituído, em diversas aplicações, a têmpera e o revenimento.
Baseia-se no conhecimento das curvas em “S”, e aproveita as transformações da austenita que podem
ocorrer à temperatura constante.
O constituinte que se origina na Austêmpera, pelo resfriamento da Austenita a uma temperatura
constante é a Bainita que possui propriedades idênticas, senão superiores, às da estrutura martensitica.
Como nesse tratamento, evita-se a formação direta da martensita, eliminam-se os inconvenientes que
essa estrutura apresenta quando obtida pela têmpera direta e que são somente eliminados pelo revenimento posterior.
O aço é austemperado mediante a seguinte seqüência de operações e transformações:
a) aquecimento a uma temperatura dentro da faixa de austenitização, em geral de 785 à 870 oC.
b) resfriamento em um banho mantido a uma temperatura constante, em geral entre 260 à 400 oC.
c) permanência no banho mantido a essa temperatura, para se ter, transformação isotérmica da austenita em bainita.
d) Resfriamento até a temperatura ambiente, geralmente em ar parado.

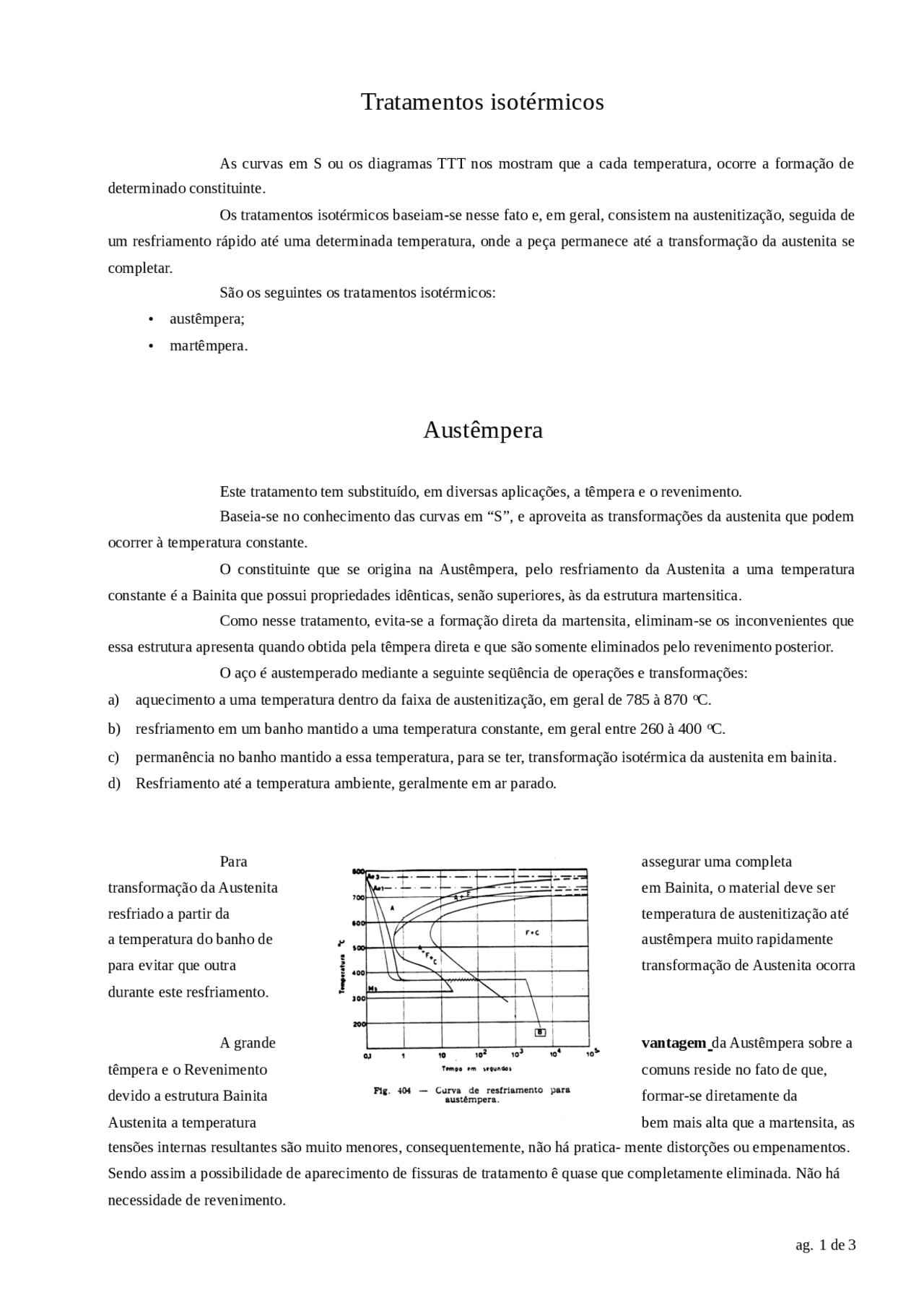

Para assegurar uma completa
transformação da Austenita em Bainita, o material deve ser
resfriado a partir da temperatura de austenitização até
a temperatura do banho de austêmpera muito rapidamente
para evitar que outra transformação de Austenita ocorra
durante este resfriamento.
A grande vantagem da Austêmpera sobre a
têmpera e o Revenimento comuns reside no fato de que,
devido a estrutura Bainita formar-se diretamente da
Austenita a temperatura bem mais alta que a martensita, as
tensões internas resultantes são muito menores, consequentemente, não há pratica- mente distorções ou empenamentos.
Sendo assim a possibilidade de aparecimento de fissuras de tratamento ê quase que completamente eliminada. Não há
necessidade de revenimento.
ag. 1 de 3
