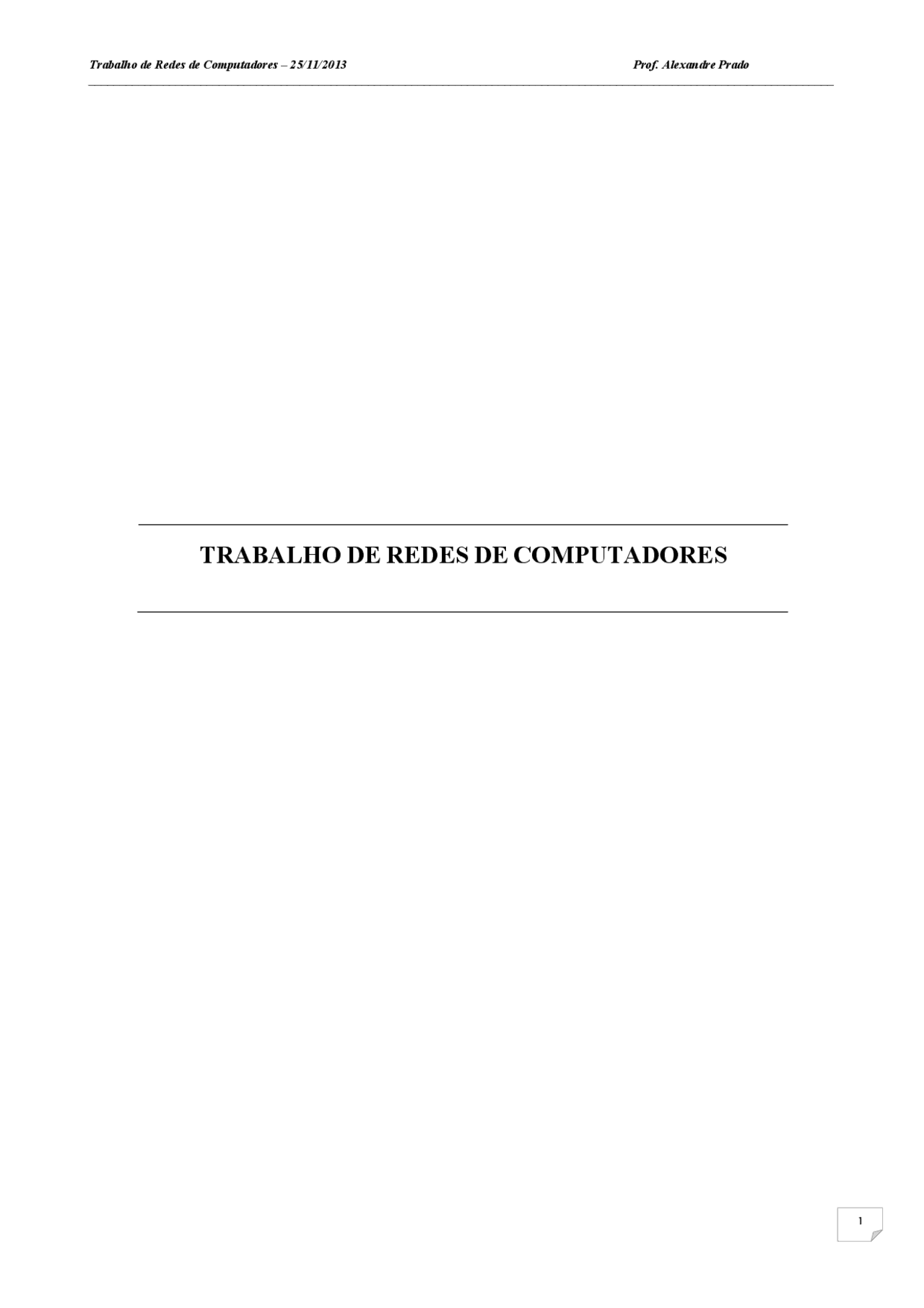

TRABALHO DE REDES DE COMPUTADORES
__________________________________________________________________________________________________________________________
TRABALHO DE REDE DE COMPUTADORES
1. Objetivo
Montar cenário no Cisco Packet Tracer conforme instruções abaixo:
__________________________________________________________________________________________________________________________ ! PC´s para os Switches conforme tabela abaixo: HOST PORT Vlan IP
HOSTNAME
SWITCH
GATEWAY
(ROUTER)
PC-‐ 0 FA 0/1 1 10.1.1.101 SW-‐A 10.1.1.
PC-‐ 1 FA 0/2 2 10.1.2.101 SW-‐A 10.1.2.
PC-‐ 2 FA 0/3 7 DHCP SW-‐A 10.1.7.
PC-‐ 3 FA 0/4 1 10.1.1.104 SW-‐A 10.1.1.
PC-‐ 4 FA 0/5 1 10.1.1.105 SW-‐A 10.1.1.
PC-‐ 5 FA 0/1 1 10.1.1.102 SW-‐B 10.1.1.
PC-‐ 6 FA 0/2 2 10.1.2.102 SW-‐B 10.1.2.
PC-‐ 7 FA 0/3 7 DHCP SW-‐B 10.1.7.
PC-‐ 8 FA 0/4 2 10.1.2.104 SW-‐B 10.1.2.
PC-‐ 9 FA 0/5 2 10.1.2.105 SW-‐B 10.1.2.
PC-‐ 10 FA 0/1 1 10.1.1.103 SW-‐C 10.1.1.
PC-‐ 11 FA 0/2 2 10.1.2.103 SW-‐C 10.1.2.
PC-‐ 12 FA 0/3 7 DHCP SW-‐C 10.1.7.
PC-‐ 13 FA 0/4 7 DHCP SW-‐C 10.1.7.
PC-‐ 14 FA 0/5 7 DHCP SW-‐C 10.1.7.
PC-‐ 15 FA 0/1 1 10.1.1.106 SW-‐D 10.1.1.
PC-‐ 16 FA 0/2 2 10.1.2.106 SW-‐D 10.1.2.
PC-‐ 17 FA 0/3 7 DHCP SW-‐D 10.1.7.
PC-‐ 18 FA 0/4 10 10.1.10.101 SW-‐D 10.1.10.
PC-‐ 19 FA 0/5 10 10.1.10.102 SW-‐D 10.1.10.
! Dados de Vlans e Switches conforme tabela abaixo: Vlan ID Name Máscara IP Vlan SW-‐A IP Vlan SW-‐B IP Vlan SW-‐C IP Vlan SW-‐D 1 Default /24 10.1.1.1 10.1.1.2 10.1.1.3 10.1.1. 2 Adm /24 10.1.2.1 10.1.2.2 10.1.2.3 10.1.2. 7 Visitantes /24 10.1.7.1 10.1.7.2 10.1.7.3 10.1.7. 10 Seguranca /24 10.1.10.1 10.1.10.2 10.1.10.3 10.1.10.
__________________________________________________________________________________________________________________________ LAN B: ! 02 Switches 2960; o SW-E; o SW-F; ! Interligar os Switches entre si pela porta Gigabit e permitir todas as Vlan’s; ! 01 Router 2811 com 02 Interfaces de Rede e 01 Interface Serial; o Dados da Serial do Router: " IP Serial – 172.16.0.2 / 255.255.255.252; " Encapsulation PPP; " Bandwidth 64000; " Clock Rate 64000; ! Ativar Telnet para acesso remoto (criar Username e senha criptografada); ! Criar um Banner Login para todos os Switches conforme abaixo: ###################################
SWITCH E – LAN B
################################### ###################################
SWITCH F– LAN B
################################### ! PC´s para os Switches conforme tabela abaixo: HOST PORT Vlan IP
HOSTNAME
SWITCH
GATEWAY
(ROUTER)
PC-‐ 20 FA 0/ 2 2 20.1.1.101 SW-‐E 20.1.1.
PC-‐ 21 FA 0/ 3 3 20.1.2.101 SW-‐E 20.1.2.
PC-‐ 22 FA 0/ 2 2 20.1.1.102 SW-‐F 20.1.1.
PC-‐ 23 FA 0/ 3 3 20.1.2.102 SW-‐F 20.1.2.
! Dados de Vlans e Switches conforme tabela abaixo: Vlan ID Name Máscara IP Vlan SW-‐E IP Vlan SW-‐F 2 Corporativa /24 20.1.1.1 20.1.1. 3 Automacao /24 20.1.2.1 20.1.2.
