APOSTILA DE REDES DE COMPUTADORES

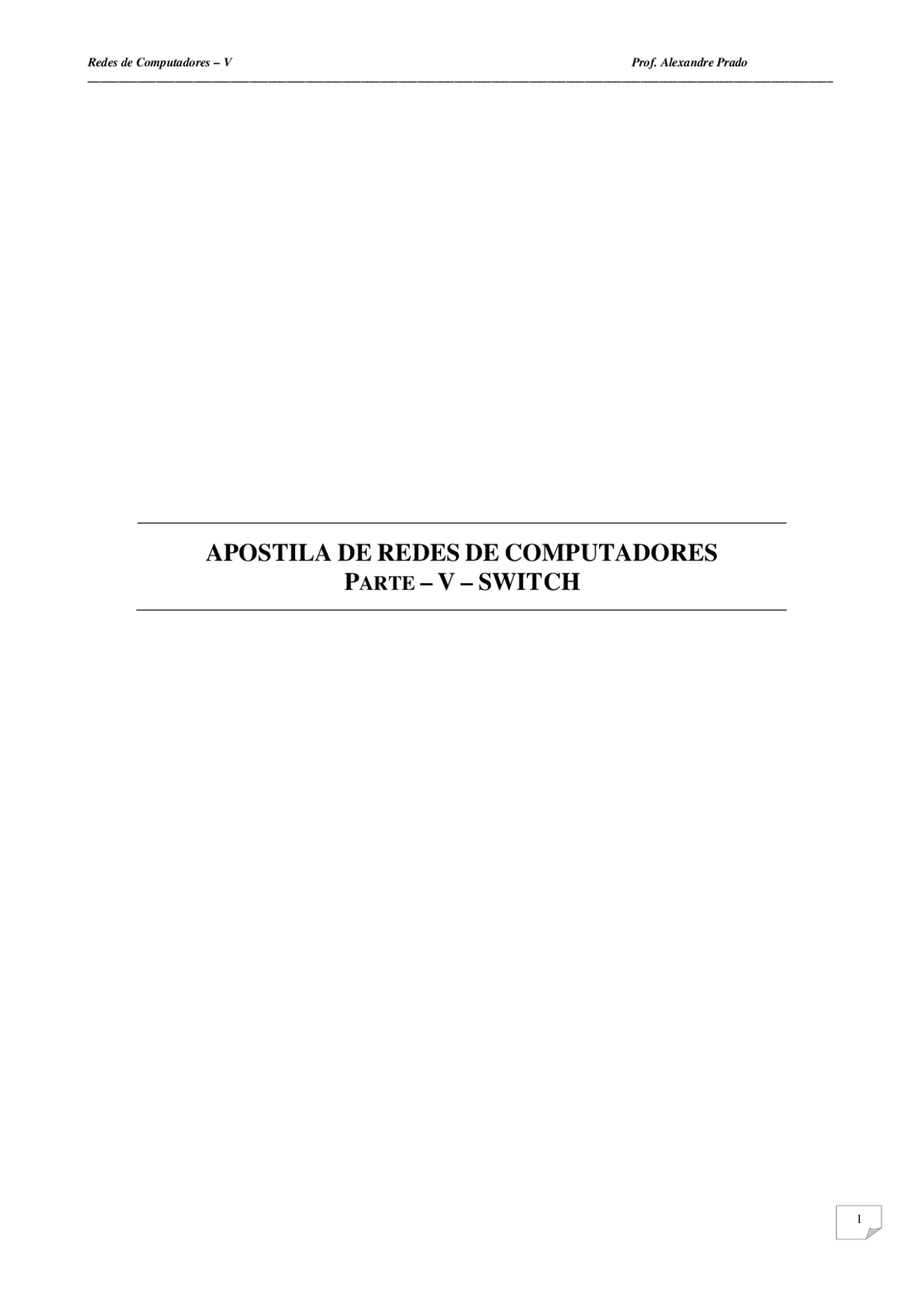

PARTE – V – SWITCH
REDE DE COMPUTADORES – V
SWITCH
1. Introdução
Um Switch ou Comutador, é um dispositivo utilizado em redes de computadores para reencaminhar frames entre os diversos nós. Possuem portas, assim como os concentradores (hubs) e a principal diferença entre o comutador e o Hub (Concentrador), é que o comutador segmenta a rede internamente, sendo que a cada porta corresponde um domínio de colisão diferente, o que significa que não haverá colisões entre pacotes de segmentos diferentes — ao contrário dos concentradores, cujas portas partilham o mesmo domínio de colisão. Outra importante diferença está relacionada ao gerenciamento da rede, com um Switch gerenciável, podemos criar VLANS (Virtual LANs), deste modo a rede gerenciada será divida em menores segmentos.
2. Funcionamento
Os comutadores operam semelhantemente a um sistema telefônico com linhas privadas. Nesse sistema, quando uma pessoa liga para outra a central telefônica as conectará em uma linha dedicada, possibilitando um maior número de conversações simultâneas. Um comutador opera na camada 2 (camada de enlace), encaminhando os pacotes de acordo com o endereço MAC de destino, e é destinado a redes locais para segmentação. Porém, existem atualmente comutadores que operam juntamente na camada 3 (camada de rede), herdando algumas propriedades dos roteadores (routers). Os comutadores não propagam domínios - O comutador envia o frame logo após ler o MAC de destino do frame. Switches e Sistema Operacional. são semelhantes a computadores dedicados, que também possuem: CPU, memória RAM Contêm várias portas de conexão para hosts, além da porta de console para gerenciamento.Não tem botão power, basta estar sendo alimentado por energia elétrica.
Existem vários tipos de switch: 12, 24, 48 portas, modulares, gerenciáveis, não gerenciáveis eportas com velocidades 10, 100, 1.000 e 10.000 Mbps (Mega bits por segundo).
4. Modelos de Switches

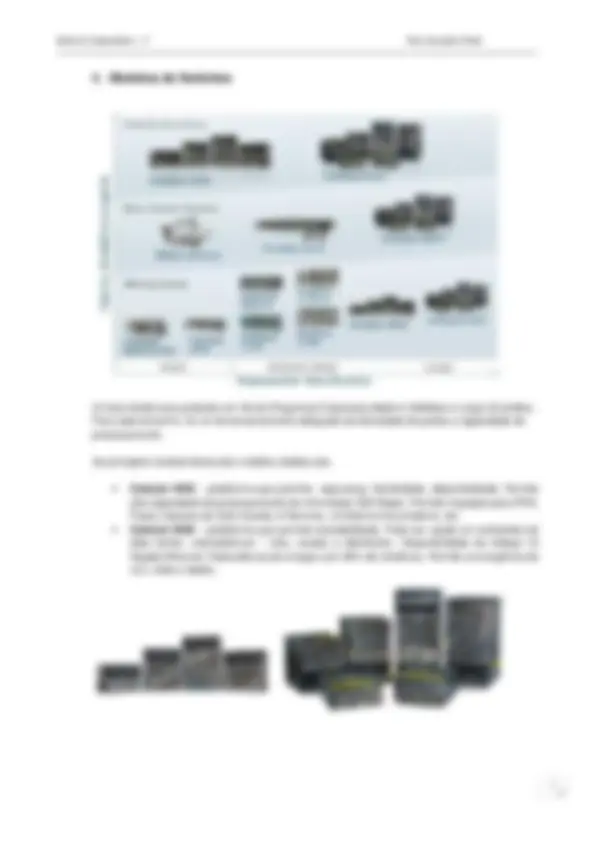

A Cisco divide seus produtos em Small (Pequenas Empresas),Medium (Médias) e Large (Grandes). Para cada tamanho, há um dimensionamento adequado de densidade de portas e capacidade de processamento. As principais características dos modelos citados são:
- Catalyst 4500 – plataforma que permite segurança, flexibilidade, disponibilidade. Permite alta capacidade de processamento da informação (320 Gbps). Permite migração para IPV6. Possui features de QoS (Quality of Service), unnified communications, etc.
- Catalyst 6500 – plataforma que permite escalabilidade. Pode ser usado em ambientes de data center, metroethernet – core, access e distribution. Disponibilidade de tráfego 10 Gigabit Ethernet. Redundância de energia com 90% de eficiência. Permite convergência de voz, vídeo e dados.
- Catalyst 2960 – plataforma que permite conectividade em fast ethernet e gigabit ethernet. Possui configurações para 8, 24 e 48 portas. Integra segurança e qualidade de serviço.
- Catalyst 3560 – plataforma que permite aplicações de voz, vídeo e dados. Possui porta com tráfego a 10/100/1000 Mbps e uplinks de 1 Gbps podendo ser aumentado para 10 Gbps. Possui funcionalidade básica de roteamento.
- Catalyst 3750 – plataforma que permite aplicações de voz, vídeo e dados. Possui porta com tráfego a 10/100/1000 Mbps e uplinks de 1 Gbps podendo ser aumentado para 10 Gbps. Possui funcionalidade básica de roteamento. Possui suporte a IPv6. Boa capacidade.
5. Acesso aos Switches

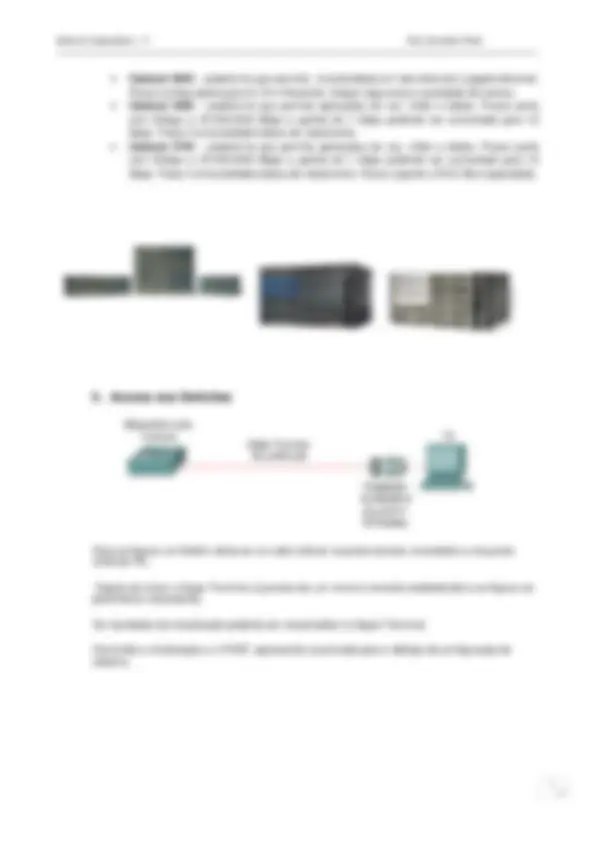

Para configurar um Switch utiliza-se um cabo rollover na porta console, conectado a uma portaCOM do PC;
parâmetros necessários;Depois de iniciar o Hyper Terminal, é preciso dar um nome à conexão estabelecida e configurar os Os resultados da inicialização poderão ser visualizados no Hyper Terminal; Concluída a inicialização e o POST, aparecerão os prompts para o diálogo de configuração dosistema.
Inserir umcomandos, além das disponíveis no modo EXEC de usuário. ponto de interrogação (?) no modo EXEC privilegiado revela todas as opções de
Ao digitar um ponto de interrogação (modo EXEC privilegiado é exibida uma lista útil dos comandos disponíveis.? ) no prompt do modo EXEC de usuário ou no prompt do
O prompt "--More--" na parte inferior da tela indica que há várias telas disponíveis como saída. A próxima tela disponível pode ser visualizada pressionando-se a barra de espaço. Para exibir apenas a linha seguinte, pressiona-se a tecla Enter.
Se um usuário quiser ajustar o clock do roteador mas não souber o comando necessário, pode usar a função de ajuda para verificar o comando correto.
Os erros de linha de comando ocorrem principalmente devido a erros de digitação. Se a palavra-chave de um comando for digitada de maneira incorreta, a interface do usuárioproporciona o isolamento do erro, na forma de um indicador de erro (^). O símbolo "^" aparece no ponto da linha de comando onde foi inserido um comando, palavra-chave ou argumento incorreto.
6. Comandos do Show dos Switches
show flash: exibe informações sobre a memória flash e quais arquivos do IOS estão armazenados nela. show version: exibe informações sobre a versão do software carregado no momento, além de informações de hardware e dispositivo. show ARP: exibe a tabela ARP do roteador. show protocol: exibe o status global e o status específico da interface de quaisquer protocolos de camada 3 configurados. show startup-config: exibe o conteúdo da NVRAM ou exibe o arquivo de configuração de backup. show running-config: exibe o conteúdo do arquivo de configuração em execução.
San Jose, California 95134- Cisco IOS Software, C2960 Software (C2960-LANBASE-M), Version 12.2(25)FX, RELEASESOFTWARE (fc1)
Copyright (c) 1986-2005 by Cisco Systems, Inc. Compiled Wed 12-Oct-05 22:05 by pt_team Image text-base: 0x80008098, data-base: 0x814129C Cisco WS-C2960-24TT (RC32300) processor (revision C0) with 21039K bytes of memory. 24 FastEthernet/IEEE 802.3 interface(s) 2 Gigabit Ethernet/IEEE 802.3 interface(s) 63488K bytes of flash-simulated non-volatile configuration memory. Base ethernet MAC Address : 0001.648B.E89C Motherboard assembly number : 73-9832- Power supply part number : 341-0097- Motherboard serial number : FOC103248MJ Power supply serial number : DCA102133JA Model revision number : B Motherboard revision number : C Model number : WS-C2960-24TT System serial number : FOC1033Z1EY Top Assembly Part Number : 800-26671- Top Assembly Revision Number : B Version ID : V CLEI Code Number : COM3K00BRA Hardware Board Revision Number : 0x Switch Ports Model SW Version SW Image
- 1 26 WS-C2960-24TT 12.2 C2960-LANBASE-M Cisco IOS Software, C2960 Software (C2960-LANBASE-M), Version 12.2(25)FX, RELEASESOFTWARE (fc1)
Copyright (c) 1986-2005 by Cisco Systems, Inc. Compiled Wed 12-Oct-05 22:05 by pt_team Press RETURN to get started!
SWA> (modo usuário) SWA>enable (habilitar para modo privilegiado) SWA# (modo privilegiado) SWA#? Exec commands: <1-99> Session number to resume clear Reset functions clock Manage the system clock configure Enter configuration mode connect Open a terminal connection copy Copy from one file to another debug Debugging functions (see also 'undebug') delete Delete a file dir List files on a filesystem disable Turn off privileged commands disconnect Disconnect an existing network connection enable Turn on privileged commands erase Erase a filesystem exit Exit from the EXEC logout Exit from the EXEC more Display the contents of a file no Disable debugging informations ping Send echo messages reload Halt and perform a cold restart
description Interface specific description duplex Configure duplex operation. exit Exit from interface configuration mode mac-address Manually set interface MAC address mdix Set Media Dependent Interface with Crossover mls mls interface commands no Negate a command or set its defaults shutdown Shutdown the selected interface spanning-tree Spanning Tree Subsystem speed Configure speed operation. storm-control storm configuration switchport Set switching mode characteristics tx-ring-limit Configure PA level transmit ring limit SWA(config-if)# SWA(config-if)# SWA(config-if)#exit SWA(config)#^Z SWA# %SYS-5-CONFIG_I: Configured from console by console SWA# SWA#conf t Enter configuration commands, one per line. End with CNTL/Z. SWA(config)#interface vlan 1 SWA(config-if)#ip address 192.168.100.1 255.255.255. SWA(config-if)#no shutdown %LINK-5-CHANGED: Interface Vlan1, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Vlan1, changed state to up SWA(config-if)#
Verificando o status da Interface
SWA#show interfaces vlan 1 Vlan1 is up, line protocol is up Hardware is CPU Interface, address is 0001.648b.e89c (bia 0001.648b.e89c) Internet address is 192.168.100.1/ MTU 1500 bytes, BW 100000 Kbit, DLY 1000000 usec, reliability 255/255, txload 1/255, rxload 1/ Encapsulation ARPA, loopback not set ARP type: ARPA, ARP Timeout 04:00: Last input 21:40:21, output never, output hang never Last clearing of "show interface" counters never Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0 Queueing strategy: fifo Output queue: 0/40 (size/max) 5 minute input rate 0 bits/sec, 0 packets/sec 5 minute output rate 0 bits/sec, 0 packets/sec 1682 packets input, 530955 bytes, 0 no buffer Received 0 broadcasts (0 IP multicast) 0 runts, 0 giants, 0 throttles 0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored 563859 packets output, 0 bytes, 0 underruns 0 output errors, 23 interface resets 0 output buffer failures, 0 output buffers swapped out SWA#
