Universidad Tecnológica de Panamá
Centro Regional de Panamá Oeste
Facultad de Ingeniería Eléctrica
Electrónica Básica
Transistores BJT
El desarrollo de la asignación se realizará en grupos de tres personas, de acuerdo con lo establecido
en clase. Cada grupo deberá revisar el contenido del capítulo 4 donde se explica los circuitos de
polarización en DC de los BJT y posteriormente desarrollar los problemas enunciados a
continuación:
Recuerde: subir el procedimiento a plataforma a más tardar a las 11:59 p.m. del día 30 de junio.

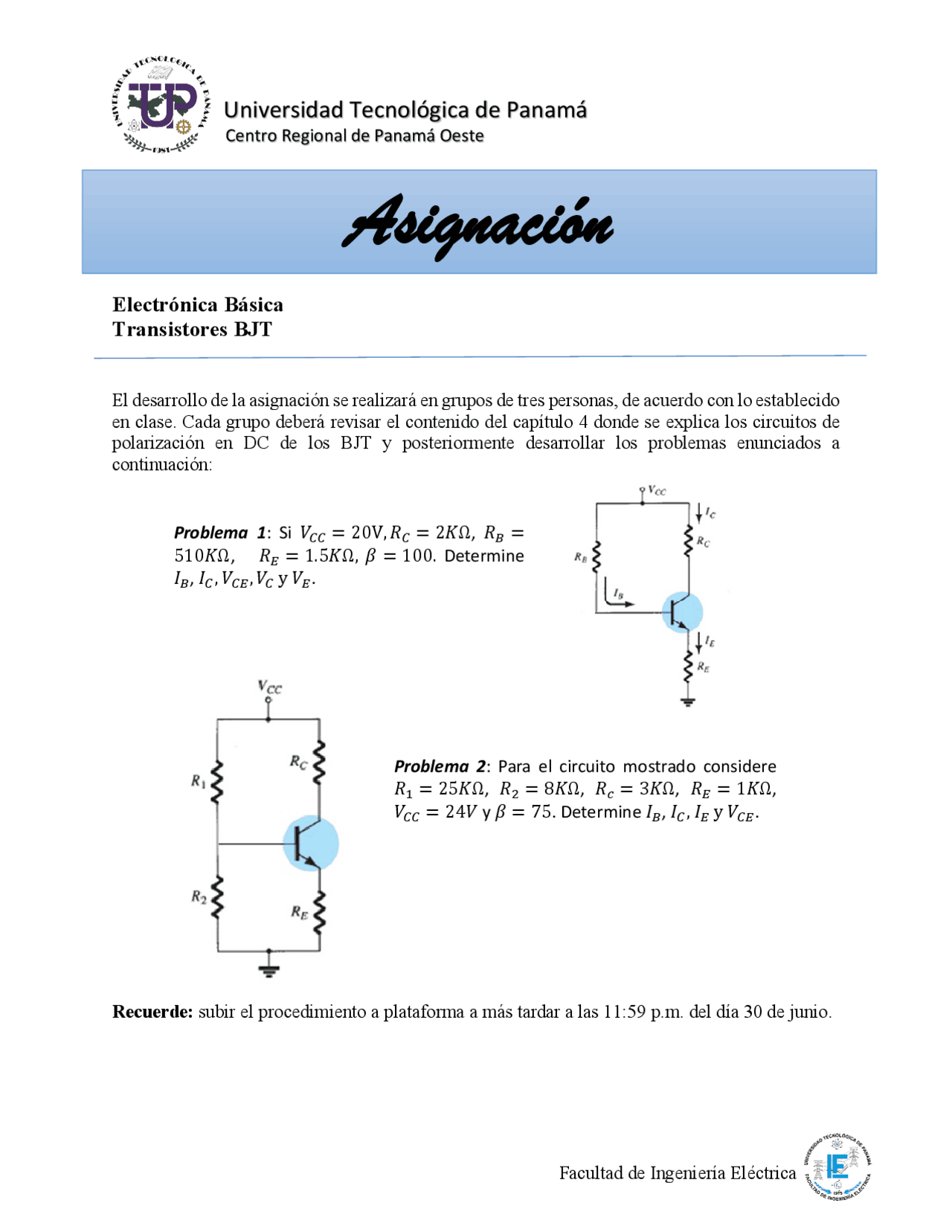

Asignación
Problema 1: Si 𝑉𝑉
𝐶𝐶𝐶𝐶
=20V,𝑅𝑅
𝐶𝐶
= 2𝐾𝐾Ω, 𝑅𝑅
𝐵𝐵
=
510𝐾𝐾Ω, 𝑅𝑅𝐸𝐸= 1.5𝐾𝐾Ω, 𝛽𝛽=100. Determine
𝐼𝐼𝐵𝐵, 𝐼𝐼𝐶𝐶, 𝑉𝑉
𝐶𝐶𝐸𝐸,𝑉𝑉
𝐶𝐶 y 𝑉𝑉
𝐸𝐸.
Problema 2: Para el circuito mostrado considere
𝑅𝑅1=25𝐾𝐾Ω, 𝑅𝑅2= 8𝐾𝐾Ω, 𝑅𝑅𝑐𝑐= 3𝐾𝐾Ω, 𝑅𝑅𝐸𝐸= 1𝐾𝐾Ω,
𝑉𝑉
𝐶𝐶𝐶𝐶 =24𝑉𝑉 y 𝛽𝛽=75. Determine 𝐼𝐼𝐵𝐵, 𝐼𝐼𝐶𝐶, 𝐼𝐼𝐸𝐸 y 𝑉𝑉
𝐶𝐶𝐸𝐸.
