ROOFDECK
CONDO 7 62.85 m²
ROOFDECK
CONDO 9 48.00 m²
ROOFDECK
CONDO 8 65.05 m²
TANQUE
ESTACIONARIO
DE GAS 2,200 LTS
CONDENSADORES
AIRE ACONDICIONADO
PERGOLA
METALICA
CONDENSADORES
AIRE ACONDICIONADO
CONDENSADORES
AIRE ACONDICIONADO
JARDINERA
PERGOLA
METALICA
PERGOLA
METALICA
CONDENSADORES
AIRE ACONDICIONADO
PEND. 2%
LOSA DE CUBIERTA CON ENTORTADOS DE MORTERO
ALIGERADO CON INCLUSION DE AIRE PARA DAR
PENDIENTES PLUVIALES. IMPERMEABILIZACION CON
MEMBRANA ASFALTICA DE 4MM DE ESPESOR
(ENTORCHADO) PRETILES IMPERMEABILIZADOS CON LA
MISMA ESPECIFICACION HASTA CORONA DE PRETIL
ANDADOR
ESTACIONAMIENTO 18
CAJONES CONDOMINOS
+ 1 DE VISITA
CUBIERTA
VOLADA
CUBIERTA
VOLADA
PEND. 2%
PEND. 2%
PEND. 2%
PEND. 2%
PEND.
2%
PEND.
2%
ANDADOR
ACCESO
VEHICULAR
PEND. 4%
PEND. 6%
ESTACIONAMIENTO
VISITAS
PEND. 10%
ACCESO
PEATONAL
LIMITE DE PROPIEDAD
LIMITE DE PROPIEDAD
PATIO
22.95 m²
PATIO
13.84 m²
PATIO
21.69 m²
PEND. 6%
REGISTRO
DRENAJE PLUVIAL
REGISTRO
DRENAJE
SANITARIO
BANQUETA BANQUETA
BANQUETA
R
M
CROQUIS DE LOCALIZACION
CALLE CANTERA No.400 Int. 101 SECC. TERRAZAS, PLAYAS DE TIJUANA T. 664 5249201
ESPECIALISTA
NOMBRE DEL PROYECTO
01 DE ABRIL 2022
ESCALA:
FECHA:
PLANO NO.
CODIGO DE
PROYECTO
TALLER N3 ARQUITECTOS
CLAVE CATASTRAL
PROYECTO EJECUTIVO
CONTENIDO
UBICACIÓN
TN3-MP-21
DIRECTOR RESPONSABLE OBRA
PROPIETARIO
INDICADA
FIRMA
PROYECTISTA
BLVD. PUESTA DEL SOL S/N
TIJUANA, B.C.
PROMOTORA DE HOGARES DE
TALLER N3 ARQUITECTOS
PC-262-015
CEDULA FEDERAL
CEDULA ESTATAL
No. PERITO
BAJA CALIFORNIA S.A. DE C.V.
(S=1,207.026)
LOTE 15(FRACC. A-1)
S=1,152.440
PC-262-015
LOTE 015 MZA 262
FRACC. A-1
SITIO DE PROYECTO
MAR DEL PLATA

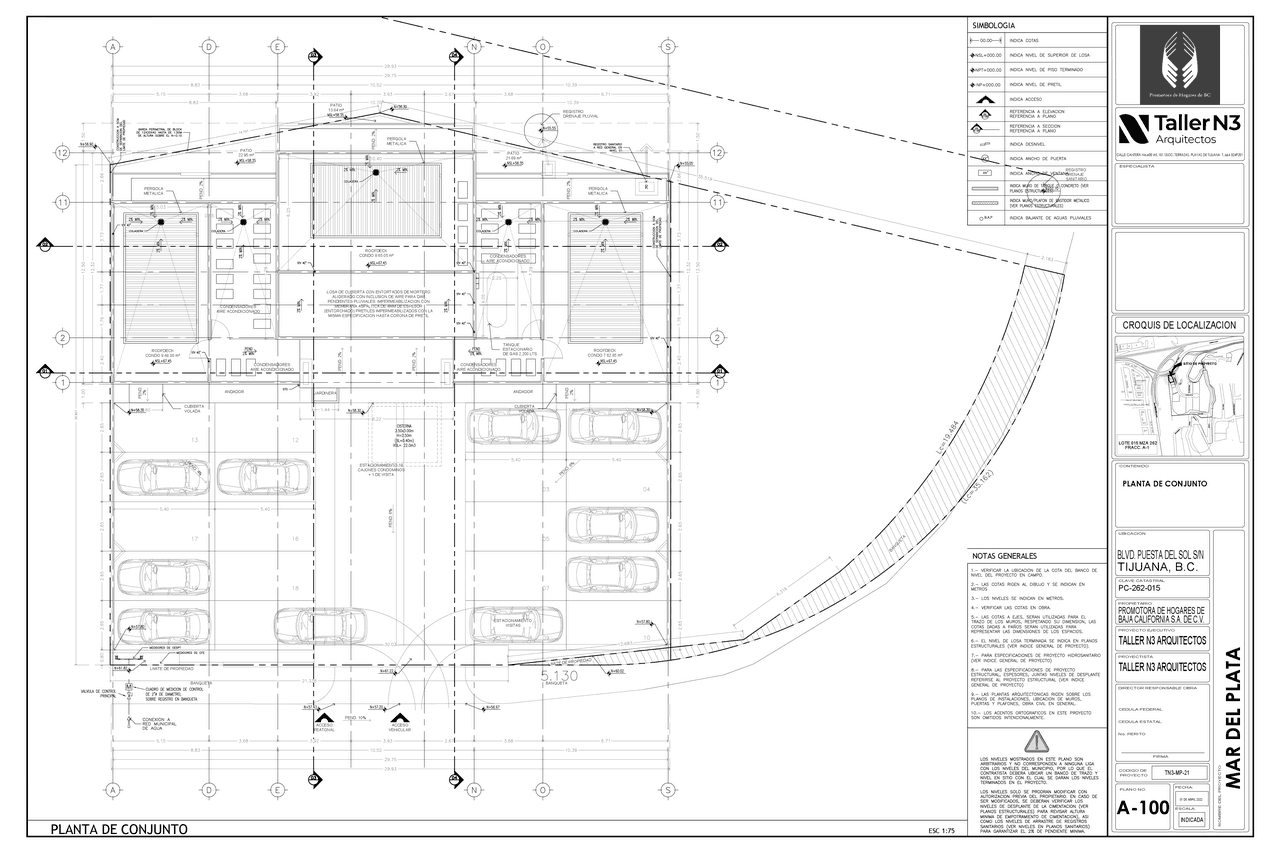

PLANTA DE CONJUNTO
A-100
SIMBOLOGIA
NOTAS GENERALES
PLANTA DE CONJUNTO ESC 1:75
