Este documento técnico describe el proceso de diseño y construcción de una banda transportadora que clasifica objetos por tamaño. Se detallan los componentes utilizados, como motorreductores, transistores, fototransistores y fotodiodos, así como el proceso de montaje y las consideraciones de costo. Útil para estudiantes de ingeniería mecánica o eléctrica que buscan comprender los principios de diseño y construcción de sistemas de transporte.
Typology: Schemes and Mind Maps
1 / 23
This page cannot be seen from the preview
Don't miss anything!

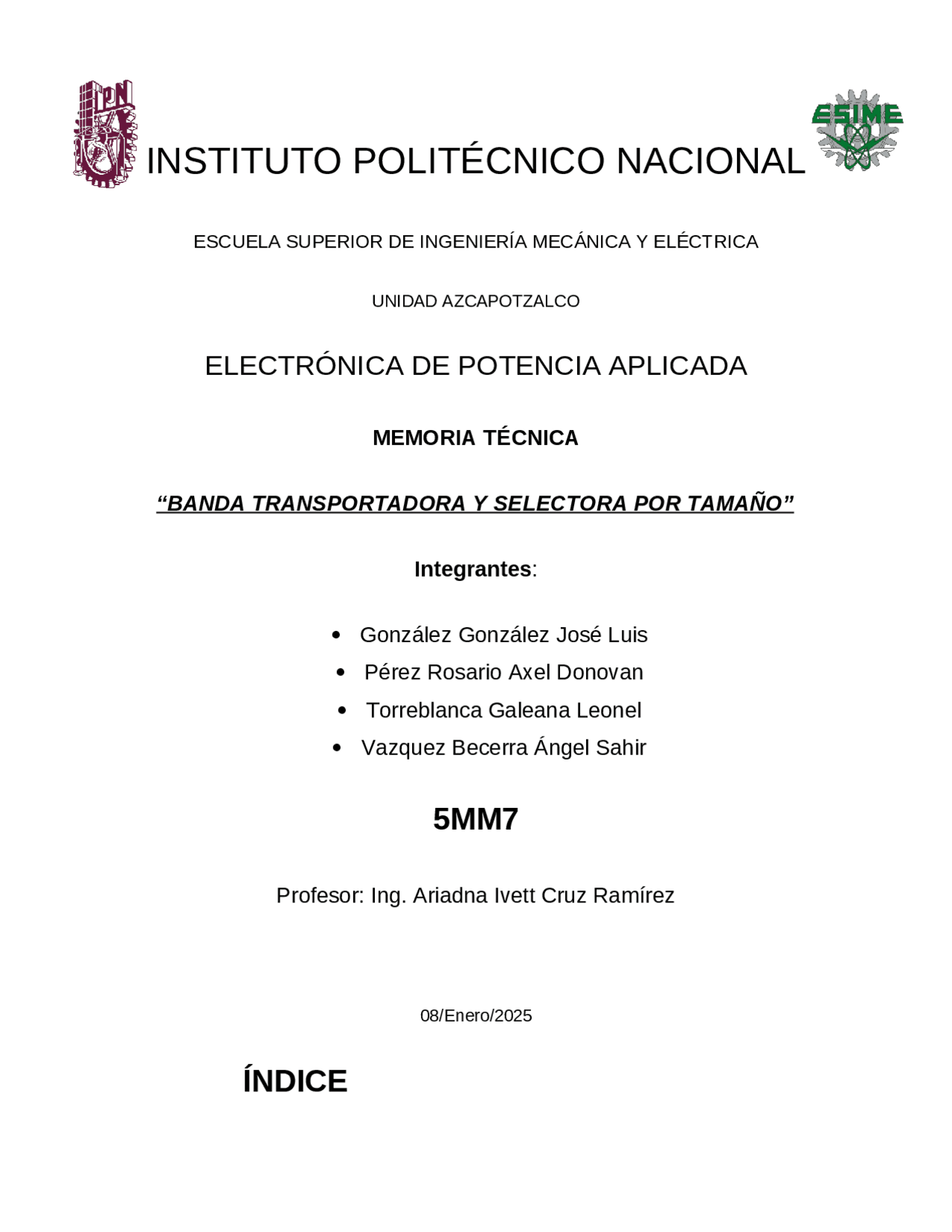

UNIDAD AZCAPOTZALCO
08/Enero/
Los motorreductores son dispositivos que combinan un motor eléctrico con un reductor de velocidad en una sola unidad compacta. El propósito principal de un motorreductor es reducir la velocidad de salida del motor mientras aumenta el par (torque). Esto es útil en aplicaciones donde se necesita un control preciso de la velocidad y una mayor fuerza de salida. Los motorreductores se utilizan en una variedad de aplicaciones industriales y comerciales, como en cintas transportadoras, elevadores, sistemas de automatización, y maquinaria pesada. Al integrar el motor y el reductor en una sola unidad, se simplifica el diseño y la instalación del sistema, además de mejorar la eficiencia y la fiabilidad. Ventajas de los Motorreductores
Entrada de Señal : La señal de entrada se aplica a la base del transistor. Amplificación : La corriente de base controla una corriente mayor entre el colector y el emisor, amplificando así la señal de entrada. Salida de Señal : La señal amplificada se obtiene en el colector. Aplicaciones Comunes Amplificadores de Audio : Utilizado en etapas de salida de amplificadores de audio de baja potencia. Fuentes de Alimentación : Empleado en reguladores de voltaje y fuentes de alimentación conmutadas. Control de Motores : Utilizado en circuitos de control de motores para manejar cargas de alta corriente. Un fototransistor es un transistor que responde a la luz. Funciona de manera similar a un transistor común, pero en lugar de usar una corriente de base para activar el transistor, utiliza la luz que incide sobre su base. Esto genera portadores de carga en la región de la base, llevando el transistor al estado de conducción. Características: Tipo : NPN o PNP Sensibilidad : Alta, debido al efecto de ganancia del transistor Encapsulado : Puede ser plástico o metálico, con o sin lente Funcionamiento: Modo de Conducción : La luz que incide en la base genera una corriente de base, permitiendo que la corriente fluya desde el colector hacia el emisor. Modo de Corte : Sin luz, el transistor impide el flujo de corriente.
Fotodiodo Un fotodiodo es un diodo semiconductor que convierte la luz en corriente eléctrica. Está construido con una unión PN y es sensible a la luz visible o infrarrojo. Características: Tipo : Unión PN o PIN Polarización : Inversa Sensibilidad : Menor que la del fototransistor, pero con una respuesta más rápida. Funcionamiento: Generación de Corriente : Cuando la luz incide sobre el fotodiodo, excita electrones, creando pares electrón-hueco. Estos portadores son separados por el campo eléctrico de la unión, generando una corriente inversa proporcional a la intensidad de la luz. Relación entre Fototransistor y Fotodiodo Ambos dispositivos convierten la luz en corriente eléctrica, pero lo hacen de maneras diferentes: Fotodiodo : Genera una corriente proporcional a la intensidad de la luz y tiene una respuesta rápida. Se utiliza en aplicaciones donde se requiere una detección rápida de cambios en la luz. Fototransistor : Amplifica la corriente generada por la luz debido a la ganancia del transistor, lo que lo hace más sensible que el fotodiodo. Sin embargo, su respuesta es más lenta.
1 Fotodiodo semiconductor construido con una unión PN, sensible a la incidencia de la luz visible o infrarroja 1 Pila 9V convierte la energía química en electricidad Cable # ideal para conexiones en protoboard Soldadura estaño es el complemento del cautín para soldar Pasta para soldar es un material que se usa para soldar con estaño Tabla 2 Materiales de la estructura CANTIDAD NOMBRE DESCRIPCIÓN IMAGEN 1 Pegamento instantáneo Es un pegamento a base de cianoacrilato y es instantáneo, esto quiere decir que pega en segundos 4 Barras de silicón Adhesivo termoplástico que se utiliza para pegar, sellar, rellenar y fijar diferentes materiales
8 Palos de madera piezas^ largas^ y estrechas de madera 1 Cartulina cartón^ de^ escaso grosor Tela Obra,^ especialmente la tejida en el telar, hecha de muchos hilos EQUIPO Tabla 3 EQUIPO CANTIDAD NOMBRE DESCRIPCIÓN IMAGEN 1 Cautín herramienta eléctrica que se utiliza para soldar con estaño o con materiales que tienen una baja temperatura de fusión ANÁLISIS DEL COSTO Para la elaboración de esta banda transportadora seleccionadora por tamaño se realizaron cotizaciones en diferentes establecimientos de comercio de componentes electrónicos pequeños y grandes ya que la cantidad de elementos utilizados no fue demasiado grande y así mismo las cantidades eran pequeñas.
½ m. Soldadura $9. 1 Pasta para soldar $25. CONCLUSIÓN BIBLIOGRAFIAS Admin. (2021, 6 octubre). TIP41C Transistor Pinout, Equivalent, Specs, Datasheet & more - Components info. Components Info. https://www.componentsinfo.com/tip41c-transistor-pinout-equivalent/ alldatasheet.com. (s. f.). TIP31C Datasheet(PDF). Mospec Semiconductor. https://www.alldatasheet.com/datasheet-pdf/pdf/2779/MOSPEC/TIP C.html Ecuador, I. (2024, 3 abril). Ventajas y características de los motorreductores. Inducom Ecuador. https://inducom-ec.com/ventajas-y- caracteristicas-de-los-motorreductores/ Reductor de velocidad: principales tipos y posibles fallas. (2024, 19 abril). https://dynamox.net/es/blog/reductor-de-velocidad-principales- tipos-y-posibles-fallas Xdc72O1fl09Trvk. (2022a, marzo 13). Diferencia entre fotodiodo y fototransistor | UNIGAL. UNIGAL.MX. https://unigal.mx/diferencia- entre-fotodiodo-y-fototransistor/
Xdc72O1fl09Trvk. (2022b, marzo 13). Diferencia entre fotodiodo y fototransistor | UNIGAL. UNIGAL.MX. https://unigal.mx/diferencia- entre-fotodiodo-y-fototransistor/ ANEXOS
