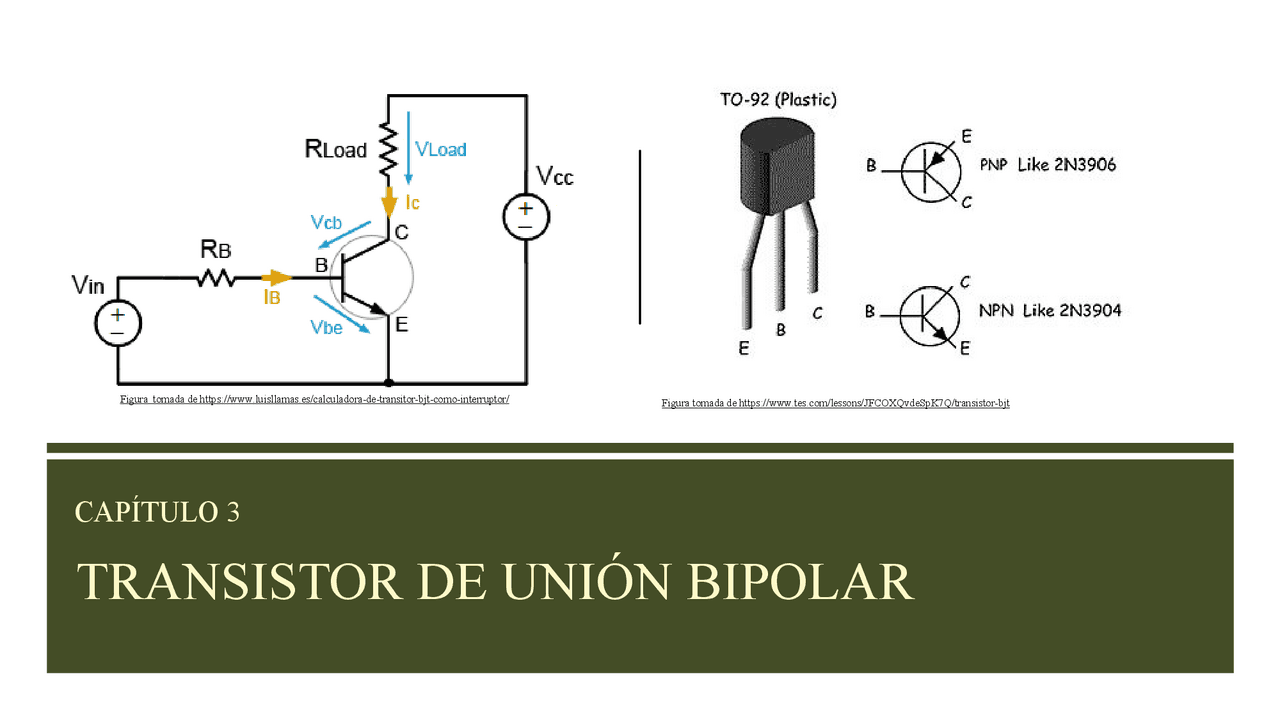

TRANSISTOR DE UNIÓN BIPOLAR
CAPÍTULO 3
Figura tomada de https://www.luisllamas.es/calculadora-de-transitor-bjt-como-interruptor/ (^) Figura tomada de https://www.tes.com/lessons/JFCOXQvdeSpK7Q/transistor-bjt
INTRODUCCIÓN
Figura tomada de http://www.emo.org.tr/genel/bizden_detay.php?kod=
Inventado en 1947
Sustituye al tubo al vacío
Es usado en diversas aplicaciones
Dra. Vanessa Quintero
MODOS DE OPERACIÓN DE TRANSISTOR
Dependiendo de la polarización de las uniones se obtienen los diversos modos de operación del transistor.
Modo EBJ CBJ
Corte inverso inverso
Activo directo inverso
Activo Inverso inverso directo
Saturación directo directo
Dra. Vanessa Quintero
OPERACIÓN EN MODO ACTIVO
Dra. Vanessa Quintero
TRANSISTOR MODO ACTIVO
Ganancia de Corriente del emisor común:
𝐼𝐼𝐵𝐵 =
𝐼𝐼𝑆𝑆
𝛽𝛽
𝑒𝑒
En condiciones ideales 𝛽𝛽 se considera una constante. Su valor suele
estar comprendido entre 50 < 𝛽𝛽 < 300.
𝛽𝛽 =
𝐼𝐼𝑐𝑐
𝐼𝐼𝐵𝐵
Dra. Vanessa Quintero
TRANSISTOR MODO ACTIVO
Relaciones de Corrientes:
𝐼𝐼𝑐𝑐 = 𝛽𝛽𝐼𝐼𝐵𝐵
Ganancia en base común:
Dra. Vanessa Quintero
EJEMPLO 2
Un transistor npn esta polarizado en el modo activo directo. La
corriente de la base es 9.60μA y la corriente de emisor es 0.780mA.
Determine la ganancia de emisor común, la ganancia de base común y la
corriente del colector.
𝐼𝐼𝑐𝑐 = 𝛽𝛽𝐼𝐼𝐵𝐵 = 0.77mA
- La ganancia de emisor común:
9.60μ𝑚𝑚
- La ganancia de base común:
- La corriente del colector:
Dra. Vanessa Quintero
EJEMPLO 3
La corriente de emisor en un transistor pnp polarizado en el modo activo
directo es de 2.15mA. La ganancia de corriente de base común del
transistor es 𝛼𝛼 = 0.990. Determine la ganancia de emisor común, la
corriente de base y la corriente del colector.
𝐼𝐼𝑐𝑐 = 𝛼𝛼𝐼𝐼𝐸𝐸 = 2,13mA
SÍMBOLOS Y CONVENCIONES DE CIRCUITO
CIRCUITOS DE POLARIZACIÓN DEL BJT EN DC
Polarización de Emisor
Polarización con Resistencia en la Base
Polarización con Divisor de Voltaje
Tomado de Electrónica: Teoría de Circuitos y Dispositivos Electrónicos. Boylestad y Nashelsky. Décima Edición. Prentice Hall.
Dra. Vanessa Quintero
Ejemplo : Si 𝑉𝑉𝐶𝐶𝐶𝐶 = 10V, 𝑉𝑉𝐵𝐵𝐵𝐵 = 4V, 𝑅𝑅𝐶𝐶 = 2𝐾𝐾Ω , 𝑅𝑅𝐵𝐵 = 220𝐾𝐾Ω, 𝛽𝛽 = 200 determine 𝐼𝐼𝐵𝐵 , 𝐼𝐼𝐶𝐶 , 𝐼𝐼𝐸𝐸 y 𝑉𝑉𝐶𝐶𝐸𝐸.
Para encontrar 𝐼𝐼𝐵𝐵
Por la relación de corriente se conoce que:
𝐼𝐼𝑐𝑐 = 𝛽𝛽𝐼𝐼𝐵𝐵 = 3.0 mA
𝐼𝐼𝐸𝐸 = 1 + 𝛽𝛽 𝐼𝐼𝐵𝐵 = 3.02 mA
Para determinar 𝑉𝑉𝐶𝐶𝐸𝐸
𝑉𝑉𝐶𝐶𝐸𝐸 = 𝑉𝑉𝐶𝐶𝐶𝐶 − 𝐼𝐼𝐶𝐶 𝑅𝑅𝐶𝐶 = 4 V
Dra. Vanessa Quintero
Polarización con Divisor de Voltaje
Tomado de Electrónica: Teoría de Circuitos y Dispositivos Electrónicos. Boylestad y Nashelsky. Décima Edición. Prentice Hall.
Se utiliza un circuito equivalente de Thevenin para el circuito de la base.
Dra. Vanessa Quintero
Para el circuito mostrado considere 𝑅𝑅 1 = 100𝐾𝐾Ω, 𝑅𝑅 2 = 50𝐾𝐾Ω, 𝑅𝑅𝑐𝑐 = 5𝐾𝐾Ω, 𝑅𝑅𝐸𝐸 = 3𝐾𝐾Ω , 𝑉𝑉𝐶𝐶𝐶𝐶 = 15𝑉𝑉 y 𝛽𝛽 = 100. Determine 𝐼𝐼𝐵𝐵, 𝐼𝐼𝐶𝐶 , 𝐼𝐼𝐸𝐸, 𝑉𝑉𝐶𝐶 y 𝑉𝑉𝐶𝐶𝐸𝐸.
Para obtener el circuito equivalente en la base:
Para obtener 𝐼𝐼𝐵𝐵 :
Dra. Vanessa Quintero^ 𝑉𝑉𝐶𝐶𝐶𝐶^ − 𝐼𝐼𝐶𝐶^ 𝑅𝑅𝐶𝐶^ − 𝑉𝑉𝐶𝐶^ = 0^ 𝑉𝑉𝐶𝐶^ =^ 𝟏𝟏.^ 𝟔𝟔𝟓𝟓^ 𝑽𝑽
REFERENCIAS BIBLIOGRÁFICAS
Electrónica: Teoría de Circuitos y Dispositivos Electrónicos. Boylestad y Nashelsky. Décima Edición. Prentice Hall.
Análisis y Diseño de Circuitos Electrónicos Tomo I. Donald A. Neamen. McGraw Hill.
Electrónica, segunda Edición. Allan R. Hambley. Prentice Hall.
